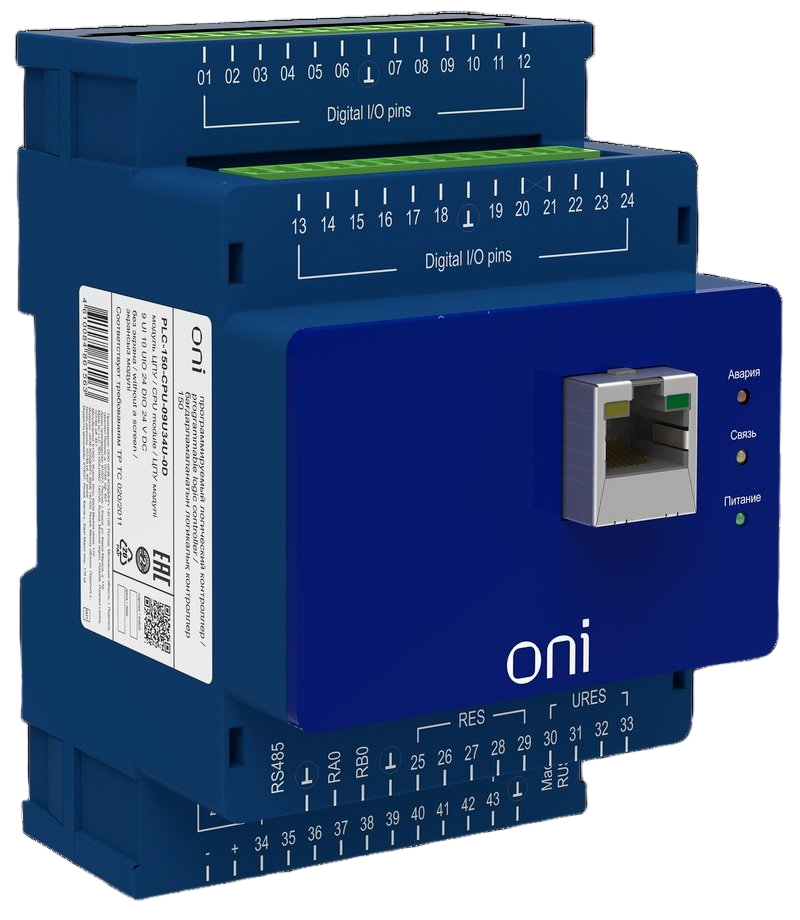

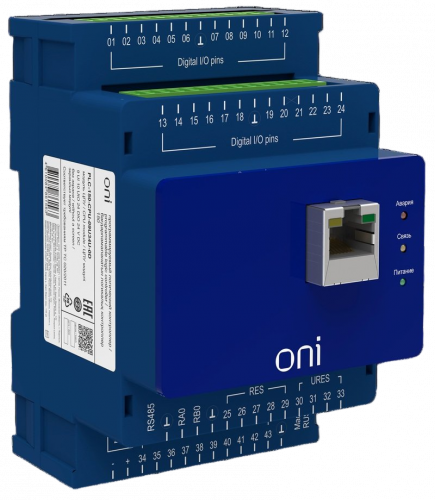

ПЛК 150 Модуль ЦПУ 9 UI 10 UIO 24 DIO 24В DC без экрана ONI

Контроллер для частотника ПЛК 150 Модуль ЦПУ 9 UI 10 UIO 24 DIO 24В DC без экрана ONI

На этой странице можно купить с доставкой по России программируемый логический контроллер без экрана для локальных систем управления и систем средней сложности. Оснащён 9 универсальными входами (DI, 0–10 В), 10 универсальными входами/выходами (DI, AI 0–10 В, AO 0–10 В) и 24 дискретными входами/выходами. Поддерживает Modbus RTU через RS-485, а также Modbus TCP и MQTT через Ethernet. Возможно расширение до 31 модуля ввода-вывода. Языки программирования: ST и FBD.
Применение: управление приточными и приточно-вытяжными системами, ОВК, фанкойлами, теплыми полами, тепловыми пунктами, холодильными машинами, системами водоснабжения (НСПД, КНС) и электроснабжения (АВР, освещение).

Напряжение питания — 10–35 В DC. Гарантия — 24 месяца.

Основные характеристики контроллера:

Тип питающего напряжения	Постоянный (DC)
Напряжение питания постоян тока - DC, В	10…35
Напряжение питания 50 Гц перемен тока-AC, В	-
Количество аналог выходов	10
Количество аналог входов	19

Модуль ЦПУ ПЛК 150 ONI предназначен для построения локальных систем управления и систем средней сложности. На борту ПЛК 24 дискретных входа/выхода, 9 универсальных входов (DI, 0-10 В), 10 универсальных входов/выходов (DI, AI 0-10 В, AO 0-10 В).

Интегрированы интерфейсы RS-485 с поддержкой Modbus RTU и Ethernet с поддержкой Modbus TCP и MQTT. Есть возможность расширения количества каналов ввода-вывода, до 31 модуля расширения на один модуль ЦПУ.

Языки программирования ST и FBD. Напряжение питания 10-35 В DC.

Преимущества нашего контроллера:

• Оптимальный набор входов-выходов ПЛК, поддерживающих наиболее популярные типы сигналов, применяемые в системах автоматизации зданий.
• Компактные размеры для более плотной компоновки в шкафу автоматизации и возможности его размещения в ограниченном пространстве, а также снижение затрат на габаритах ШУ.
• Клеммы в комплекте с ПЛК, в результате экономия ресурса на поиск и подбор клемм и их заказ отдельно от контроллера.
• Контроллеры поддерживают наиболее распространённые языки программирования среди инженеров автоматизации - ST и FBD (стандарт МЭК 61131-3).
• Интерфейс ПО, Help и комплект документации на русском языке по умолчанию.

Технические характеристики этой модели контроллеров для ЧП:

Тип питающего напряжения	Постоянный (DC)
Напряжение питания постоян тока - DC, В	10…35
Напряжение питания 50 Гц перемен тока-AC, В	-
Количество аналог выходов	10
Количество аналог входов	19
Количество цифров входов	43
Количество цифров выходов	24
С дисплеем	Нет
Поддержка протокола TCP или IP	Да
Поддержка протокола MODBUS	Да
Поддержка протокола PROFIBUS	Нет
Радиостандарт Bluetooth	Нет
Радиостандарт WLAN 80211	Да
Радиостандарт GSM	Нет
Подходит для функций безопасности	Нет
Крепление на стену-непосредств монтаж	Нет
Макс количество реле времени	0
Высота, мм	72
Поддержка протокола EtherNet или IP	Да
Дополнит исполннение - EX ia	Нет
Объем памяти, кБайт	390
С оптическим интерфейсом	Нет
Системное комплектующее	Нет
Глубина, мм	60
Количество релейных выходов	0
Ширина, мм	106

Документация к контроллеру преобразователя частоты

• Сертификаты

  • Отказное письмо 043 (PDF, 12.27 MB)

  • Сертификат 004, 020 (PDF, 205.48 KB)

  • Отказное письмо 123-ФЗ (PDF, 12.57 MB)

  • Сертификат 020 (PDF, 1.08 MB)

• Паспорта и РЭ

  • Системное руководство (PDF, 3.34 MB)

  • Руководство По Эксплуатации (PDF, 2.96 MB)

  • Краткое руководство по эксплуатации (PDF, 307.33 KB)

• Дополнительные изображения

  • Листовка (PDF, 3.16 MB)

• Модели для проектировщиков

  • AutoCad, Шаблоны схем оборудования (DWG, 2.41 MB)

  • AutoCad, DWG-формат (DWG, 119.57 KB)

  • 3D-модель, STEP-формат (STEP, 1.47 MB)

• Программное обеспечение

  • ONI ToolKit 2.3.257 (EXE, 79.35 MB)
