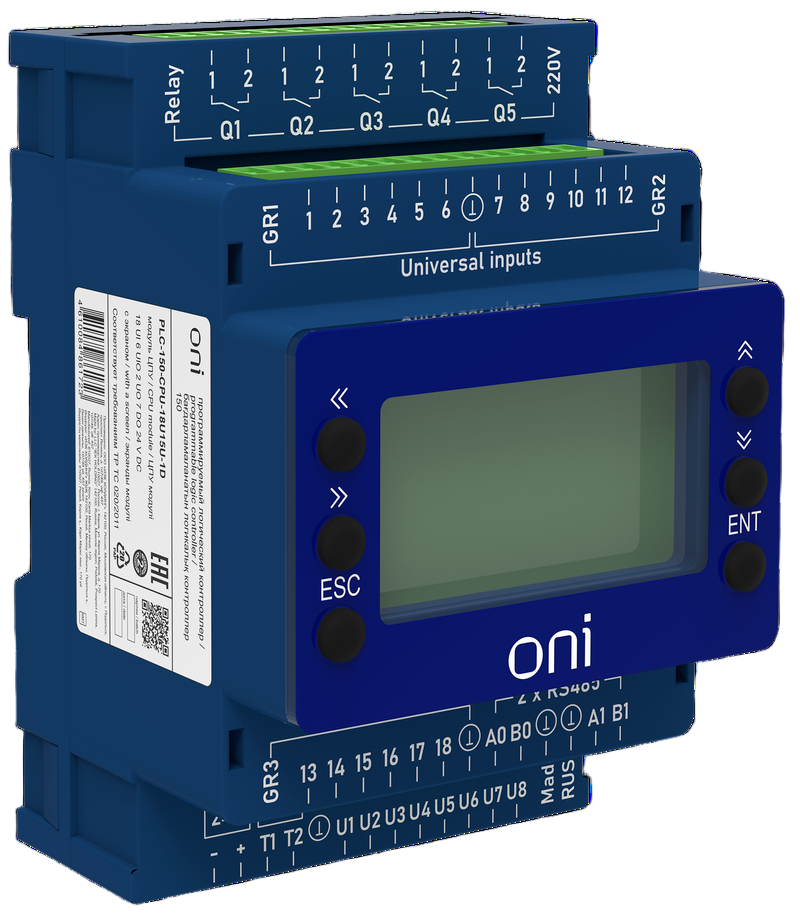

ПЛК 150 Модуль ЦПУ 18 UI 6 UIO 2 UO 7 DO 24В DC с экраном ONI

Контроллер ПЛК 150 Модуль ЦПУ 18 UI 6 UIO 2 UO 7 DO 24В DC с экраном ONI

Программируемый логический контроллер с полнофункциональным экраном для локальных систем управления и систем средней сложности. Купить можно с доставкой по России или самовывозом в Москве.

Оснащён 18 универсальными входами, 6 универсальными входами/выходами, 2 аналоговыми и 7 дискретными выходами (5 релейных + 2 транзисторных).
Поддерживает Modbus RTU через 2 порта RS-485. Возможно расширение до 31 модуля ввода-вывода. Языки программирования: ST и FBD.

Применение: управление приточными и приточно-вытяжными системами, ОВК, фанкойлами, теплыми полами, тепловыми пунктами, холодильными машинами, системами водоснабжения (НСПД, КНС) и электроснабжения (АВР, освещение).

Напряжение питания — 24 В DC. Гарантия — 24 месяца.

Основные характеристики контроллера для частотных преобразователей:

Тип питающего напряжения	Постоянный (DC)
Напряжение питания постоян тока - DC, В	24
Напряжение питания 50 Гц перемен тока-AC, В	-
Количество аналог выходов	6
Количество аналог входов	24

Модуль ЦПУ ПЛК 150 ONI предназначен для построения локальных систем управления и систем средней сложности. Интегрирован полнофункциональный экран. На борту ПЛК 6 универсальных входов (DI, NTC10k), 6 универсальных входов (DI, 0-10 В, 0-25 мА), 6 универсальных входов (DI, NTC10k, PT1000, Ni1000), 2 универсальных выхода (DO, 0-10 В), 7 дискретных выходов (5 релейных, 2 транзисторных), 6 универсальных входов/выходов (DI, DO, AI 0-10 В, AO 0-10 В) .

Интегрированы 2xRS-485 интерфейса с поддержкой Modbus RTU. Есть возможность расширения количества каналов ввода-вывода, до 31 модуля расширения на один модуль ЦПУ.

Языки программирования ST и FBD. Напряжение питания 24 В DC.

Преимущества этого контроллера:

• Оптимальный набор входов-выходов ПЛК, поддерживающих наиболее популярные типы сигналов, применяемые в системах автоматизации зданий.
• Компактные размеры для более плотной компоновки в шкафу автоматизации и возможности его размещения в ограниченном пространстве, а также снижение затрат на габаритах ШУ.
• Клеммы в комплекте с ПЛК, в результате экономия ресурса на поиск и подбор клемм и их заказ отдельно от контроллера
• Контроллеры поддерживают наиболее распространённые языки программирования среди инженеров автоматизации - ST и FBD (стандарт МЭК 61131-3).
Интерфейс ПО, Help и комплект документации на русском языке по умолчанию.



Технические характеристики




Тип питающего напряжения	Постоянный (DC)
Напряжение питания постоян тока - DC, В	24
Напряжение питания 50 Гц перемен тока-AC, В	-
Количество аналог выходов	6
Количество аналог входов	24
Количество цифров входов	24
Количество цифров выходов	2
С дисплеем	Да
Поддержка протокола TCP или IP	Нет
Поддержка протокола MODBUS	Да
Поддержка протокола PROFIBUS	Нет
Радиостандарт Bluetooth	Нет
Радиостандарт WLAN 80211	Нет
Радиостандарт GSM	Нет
Количество релейных выходов	5
С оптическим интерфейсом	Нет
Крепление на стену-непосредств монтаж	Нет
Макс количество реле времени	0
Дополнит исполннение - EX ia	Нет
Поддержка протокола EtherNet или IP	Нет
Высота, мм	72
Ширина, мм	106
Объем памяти, кБайт	512
Подходит для функций безопасности	Нет
Глубина, мм	60
Системное комплектующее	Нет

Документация контроллера частотных преобразователей:

• Сертификаты

  • Отказное письмо 043 (PDF, 12.27 MB)

  • Сертификат 004, 020 (PDF, 205.48 KB)

  • Отказное письмо 123-ФЗ (PDF, 12.57 MB)

  • Сертификат 020 (PDF, 1.08 MB)

• Паспорта и РЭ

  • Системное руководство (PDF, 3.34 MB)

  • Руководство По Эксплуатации (PDF, 2.96 MB)

  • Краткое руководство по эксплуатации (PDF, 307.33 KB)

• Дополнительные изображения

  • Листовка (PDF, 3.16 MB)

• Модели для проектировщиков

  • AutoCad, Шаблоны схем оборудования (DWG, 2.41 MB)

  • AutoCad, DWG-формат (DWG, 125.63 KB)

  • 3D-модель, STEP-формат (STEP, 1.62 MB)

• Программное обеспечение

  • ONI ToolKit 2.3.257 (EXE, 79.35 MB)
