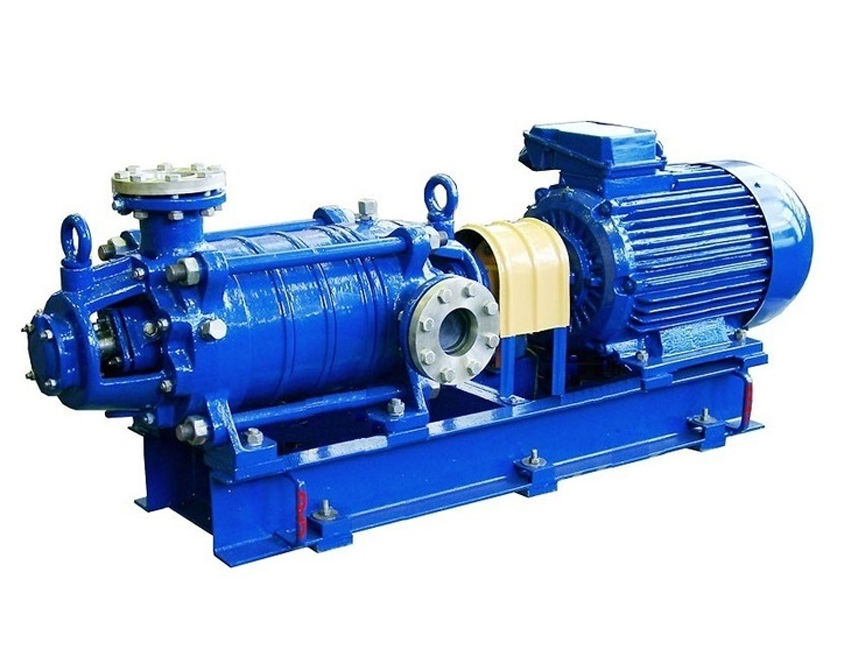

Насос ЦНСГ 60-99 секционный

перекачивают жидкости со следующими параметрами:

- рН (ед): от 7,0 до 8,5;
- диаметр абразивных частиц: до 0,1мм;
- частицы микротвердостью: до 1,46 ГПа;
- массовая долевая концентрация примесей (%): до 0,1. При установке насос ЦНСГ60-99 (ЦНС), входящих в агрегат общепромышленный электродвигатель монтируют на общей фундаментной плите. Монтаж производится с соблюдением обязательного зазора в 6...8 мм между полумуфтами.

Для обеспечения привода агрегата ЦНСГ60-99 используют электродвигатели асинхронные серии АИР со степенью защиты IP54. Технические параметры и характеристики насоса ЦНСГ 60-99:

- подача: 60м³/час (диапазон подачи от 80 до 48 м³/час);
- напор: 99м.вод.ст;
- допускаемый кавитационный запас в м: 4,5;
- патрубок всасывающий: внутренний диаметр 100 мм;
- нагнетательный патрубок: внутренний диаметр 80 мм.
Масса ЦНCГ60-99 без оснащения двигателем - 233 кг.
Привод электронасоса (стандартное исполнение) - асинхронный двигатель серии А180М2 мощностью 30 кВт, с 2950 об/мин.

Материал проточных деталей насоса ЦНСГ 60-99 - чугун.
Сальниковое уплотнение вала пропитано антифрикционным составом, имеет квадратное сечение со стороной 10 мм.
Опоры ротора - два радиальных, имеющих сферическую форму подшипника. Подшипники крепятся в кронштейнах по скользящей посадке. Такое положение подшипников дает возможность ротору перемещаться по оси на величину "хода".
