Насос ЦНС 180-297 секционный

Насос ЦНС 180-297 секционный

Для перекачивания горячей воды температурой до +105°
Характеристики:
· подача 180 м³/час;
· напор 297 м;
· двигатель 250,0 квт, АИР355S4 (1500 об/мин);
· масса насоса 1278 кг, агрегата 3160 кг.
Общие сведения

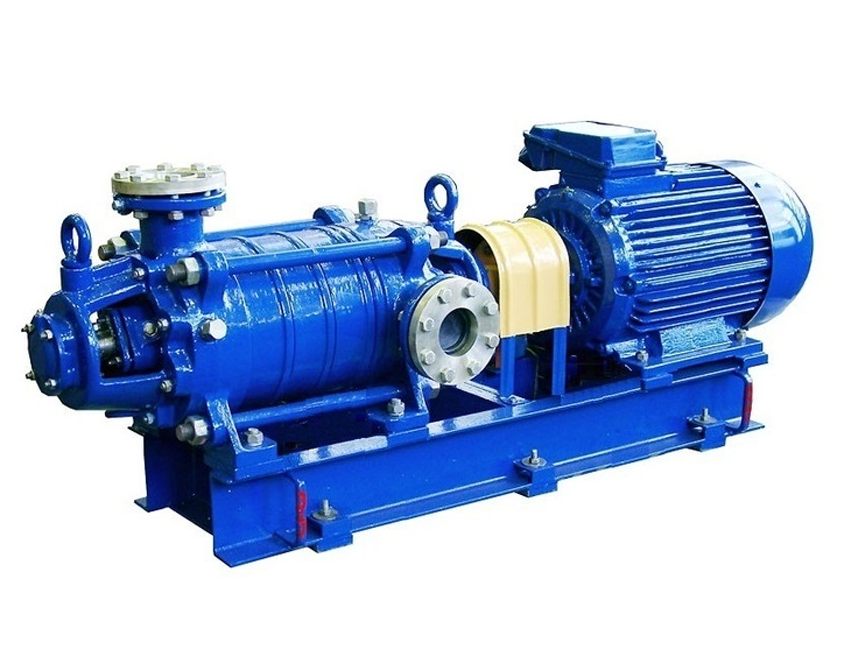

Насос секционный ЦНС 180-297 - центробежный многоступенчатый с односторонним расположением рабочих колес

Привод насосного агрегата - электродвигатель, соединенный с насосной частью через упругую втулочно-пальцевую муфту, закрытую кожухом. Типоразмер привода ЦНС 180-297 - общепромышленный асинхронный электродвигатель.

Купить центробежный насос  ЦНС 180-297 с доставкой по России

Секционные насосы модификации ЦНС 180-297 перекачивают воду в системах промышленного и городского водоснабжения.

Параметры воды, перекачиваемые агрегатом ЦНС 180-297:
- температура: от +45° до +105° (318К ... 378К);
- pH (водородный показатель): 7,0 ... 8,5;
- содержание твердых частиц: не более 0,1% по объему;
- максимальный размер твердых частиц: до 0,2 мм;
- микротвердость частиц: до 1,47 ГПа (14,7 кгс/см²).

Конструктивное устройство ЦНС 180-297

ЦНС 180-297 - центробежный насос горизонтальный с семью ступенями и состоит из корпуса и ротора. В корпусе - крышки всасывания и нагнетания, направляющие аппараты с корпусами, передний и задний кронштейны. На валу ротора насоса закреплено рабочее колесо, диск гидравлической пяты.

Опоры ротора ЦНС 180-297 два радиальных сферических подшипника, установленные в двух кронштейнах насоса по скользящей посадке.
Направление вращения вала ротора ЦНС 180-297 правое (по часовой стрелке), если смотреть со стороны электродвигателя.

В совокупности секцию насоса образуют - корпус направляющего аппарата, направляющий аппарат и колесо рабочее.

Проточная часть ЦНС 180-297 выполнена из чугуна.
Насос комплектуется сальниковым уплотнением вала. Сальниковое уплотнение в виде сальниковой набивки, пропитанной антифрикционным составом. Сечение сальника насоса – квадратное со стороной 10 мм.

В конструкции насоса многоступенчатого ЦНС 180-297 для горячей воды предусмотрено охлаждение подшипников водой, подаваемой с давлением не выше 0,3 МПа (3 кгс/см²).

Насосы ЦНС 180-297 и агрегаты на их основе производятся в климатическом исполнении УХЛ, категории размещения 4.
