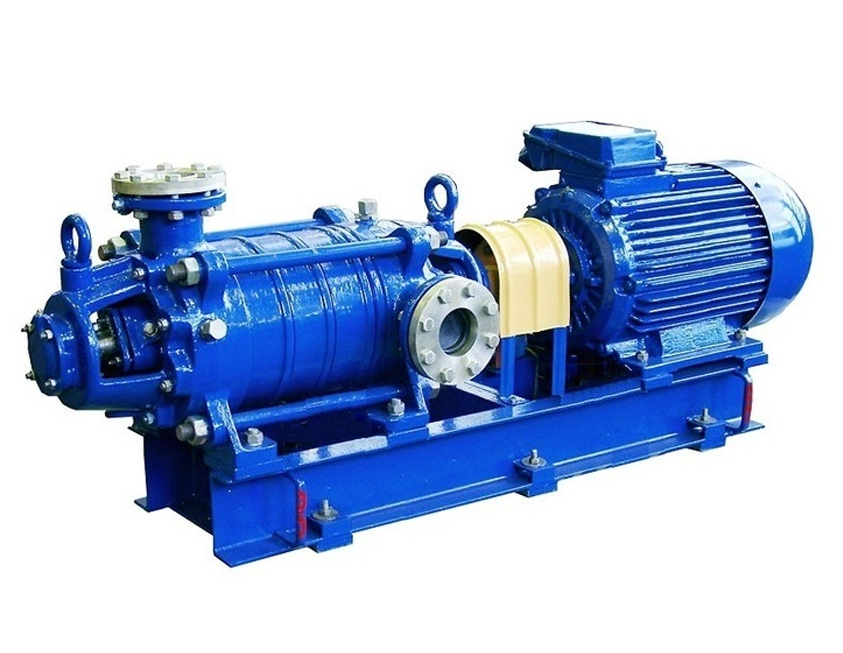

Насос ЦНС 180-85 секционный

Насос ЦНС 180-85 секционный

Для перекачивания горячей воды температурой до +105°
Характеристики:
· подача 180 м³/час;
· напор 212 м;
· двигатель 160,0 квт, АИР315S4 (1500 об/мин);
· масса насоса 1059 кг, агрегата 2430 кг.

Насос секционный  ЦНС 180-85 - центробежный многоступенчатый с односторонним расположением рабочих колес

Привод насосного агрегата - электродвигатель, соединенный с насосной частью через упругую втулочно-пальцевую муфту, закрытую кожухом. Типоразмер привода Насос ЦНС 180-85 - общепромышленный асинхронный электродвигатель.

Секционные насосы модификации Насос ЦНС 180-85 перекачивают воду в системах промышленного и городского водоснабжения.

Параметры воды, перекачиваемые агрегатом Насос ЦНС 180-85:
- температура: от +45° до +105° (318К ... 378К);
- pH (водородный показатель): 7,0 ... 8,5;
- содержание твердых частиц: не более 0,1% по объему;
- максимальный размер твердых частиц: до 0,2 мм;
- микротвердость частиц: до 1,47 ГПа (14,7 кгс/см²).

Конструктивное устройство

Насос ЦНС 180-85 - центробежный насос горизонтальный с пятью ступенями и состоит из корпуса и ротора. В корпусе - крышки всасывания и нагнетания, направляющие аппараты с корпусами, передний и задний кронштейны. На валу ротора насоса закреплено рабочее колесо, диск гидравлической пяты.

Опоры ротора насоса ЦНС 180-85 два радиальных сферических подшипника, установленные в двух кронштейнах насоса по скользящей посадке.
Направление вращения вала ротора ЦНС 180-85 правое (по часовой стрелке), если смотреть со стороны электродвигателя.
В совокупности секцию насоса образуют - корпус направляющего аппарата, направляющий аппарат и колесо рабочее.

Проточная часть  ЦНС 180-85 выполнена из чугуна.
Насос комплектуется сальниковым уплотнением вала. Сальниковое уплотнение в виде сальниковой набивки, пропитанной антифрикционным составом. Сечение сальника насоса – квадратное со стороной 10 мм.

В конструкции насоса многоступенчатого насос ЦНС 180-85 для горячей воды предусмотрено охлаждение подшипников водой, подаваемой с давлением не выше 0,3 МПа (3 кгс/см²).

Насосы ЦНС 180-85 и агрегаты на их основе производятся в климатическом исполнении УХЛ, категории размещения 4.
