Насос ЦН 90/100 секционный

НАЗНАЧЕНИЕ

Насосы типа ЦН - двустороннего входа горизонтальные одноступенчатые, c торцовым уплотнением, предназначены для перекачивания нефтепродуктов и воды содержащей примеси нефтепродуктов. Насос допускается для работ во взрывоопасных производствах для перекачивания жидкостей относящихся к категории IIА, IIB и группе взрывоопасности T1, Т2, Т3 по ГОСТ Р31530,19-99.

Топливо для реактивных двигателей в чистом виде или с противодокристаллизационными жидкостями до 0,3% по массе, автомобильных бензинов и дизельных топлив, вязкостью до 6*10-5 м2/с (60сСт), плотностью до 755-860 кг/м3, температурой от -40 до +50°С, а также воды и других жидкостей, сходных с водой по вязкости и химической активности.

КОНСТРУКЦИЯ

Насос ЦН – центробежный двустороннего входа, горизонтальный, одноступенчатый с двусторонним подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Крышка корпуса продолжает конфигурацию каналов корпуса.

Для насосов ЦН90/100, ЦН90/100-Е, ЦН160/112, ЦН160/112-Е, ЦН160/112-1, ЦН160/112-Е-1 (с нижним расположением патрубков) в верхней части крышки предусмотрено отверстие М16х1,5 для присоединения вакуумнасоса или системы вакууммирования. Для насосов ЦН160/112-2, ЦН160/112-Е-2, ЦН160/112-3, ЦН160/112-Е-3 (с верхним расположением патрубков) отверстие для присоединения вакуумнасоса или системы вакууммирования расположено на напорном патрубке.

Основное направление вращения ротора: левое против часовой стрелки (для насосов с нижним расположением патрубков) либо правое по часовой стрелке (для насосов с верхним расположением патрубков). По требованию заказчика допускается изготавливать насосы с противоположным вращением ротора, насосы с верхним расположением патрубков – с устройством для крепления и привода датчика тахометра.

Для уплотнения протечек жидкости по валу применено торцовое уплотнение: одинарное либо одинарное со вспомогательным либо двойное.

Рабочее колесо насоса - двустороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые усилия воспринимаются радиально-упорными подшипниками.

ПРИМЕНЕНИЕ

• в топливо-заправочных комплексах (ТЗК) на гражданских и военных аэропортах в составе аэродромных топливозаправщиков для транспортировки светлых нефтепродуктов и механизированной заправки измеряемыми объемами топлива
• в насосных перекачки нефти и технологических эстакадах нефтеперерабатывающих заводов для перекачивания светлых нефтепродуктов
• в нефтяных терминалах для перевалки автобензинов, дизельного и авиационного топлива, авиационных керосинов
• в системах обеспечения оперативного и долговременного хранения нефтепродуктов комбинатов Росрезерва РФ

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• применение комплектующих проверенных поставщиков позволяет гарантировать успешную эксплуатацию при температурах до минус 40°С;
• применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
• наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.

ДОПОЛНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА

ГАБАРИТНАЯ ХАРАКТЕРИСТИКА

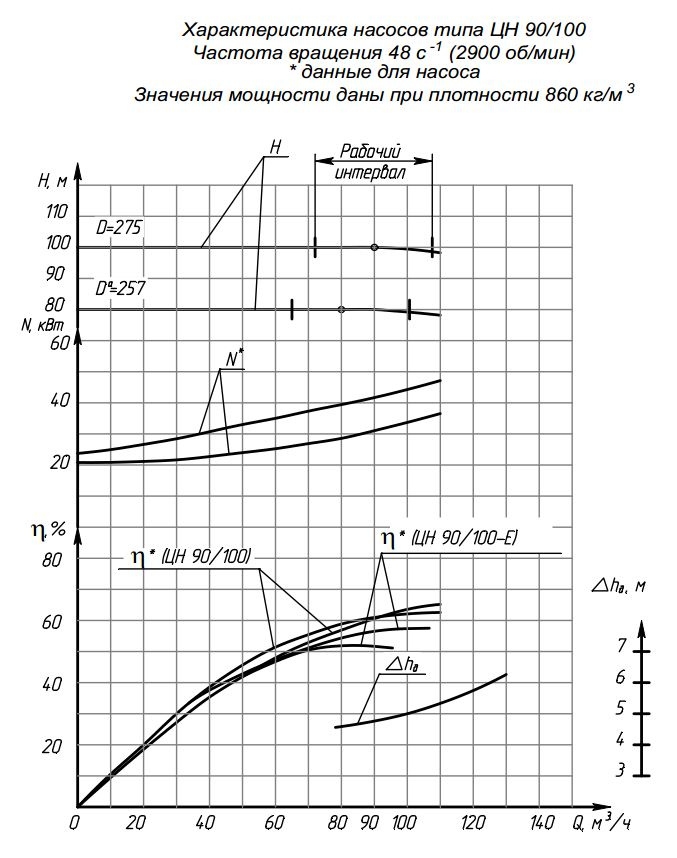

ГИДРАВЛИЧЕСКАЯ ХАРАКТЕРИСТИКА
