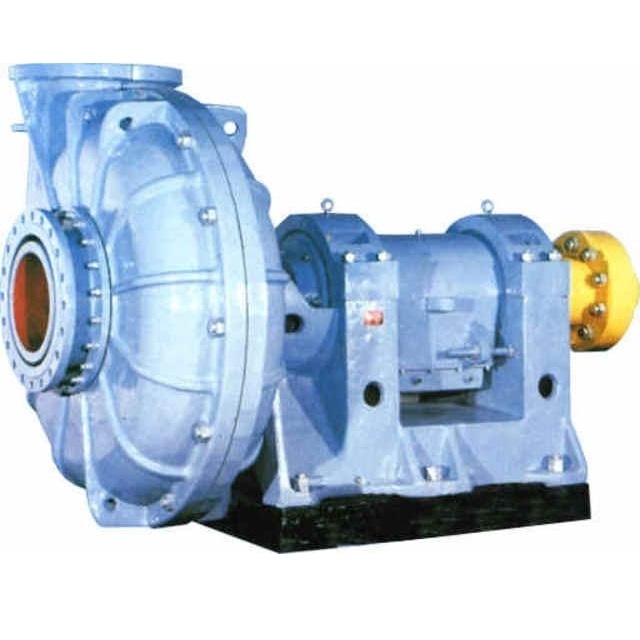

Грунтовой насос ГРАТ 700/40-II-14-1,6К

Назначение насоса: перекачивание высокоабразивных гидросмесей. Насосы ГрАТ центробежные горизонтальные консольные, с рабочим колесом закрытого типа и осевым входом перекачиваемой среды. Насосы центробежные ГрАТ, ГрАК, ГрАР и агрегаты электронасосные на их базе предназначены для перекачивания абразивных гидросмесей с плотностью до 2200 кг/м3, водородным показателем рН от 6 до 12, температурой от 278 до 343 К (от 5 до 70С), с твердыми включениями.

Насосы ГрАТ предназначены для перекачивания абразивных гидросмесей с водородным показателем РН 6-12, плотностью до 2200 кг/м³, объемной концентрацией твердых включений до 30%, микротвердостью до 11000 мПа. Температура перекачиваемой среды от +5 до +70°С. Максимальный размер твердых включений для насосов ГрАТ - 6мм, для насосов ГрАК - 1 мм.

Насосы ГрАТ, ГрАК и ГрАР применяются для перекачивания высокоабразивных смесей на обогатительных фабриках, в системах золо- и шлакоудаления, в системах очистки бурового раствора, на предприятиях по производству цемента и т.д.

Характеристики:
· подача 520 м³/час;
· напор 22,5 м;
· электродвигатель 110 квт (725 об/мин);
· масса насоса -2284 кг, электроагрегата - 3620 кг;
· производитель НПО "Уралгидропром".

Общие сведения

Насос грунтовый ГРАТ 700/40-II-14-1,6К - с односторонним подводом перекачиваемой гидросмеси, консольный центробежный насос.
Конструктивно насос - горизонтальный одноступенчатый с внутренним корпусом из износостойкого сплава.

Для осуществления привода насоса ГРАТ 700/40-II-14-1,6К используется асинхронный, трехфазный, с короткозамкнутым ротором, общепромышленного исполнения, электродвигатель. Область применения, перекачиваемые среды
Грунтовые насосы ГРАТ 700/40-II-14-1,6Киспользуются в различных отраслях промышленности (горной, горнорудной, металлургической, строительной и других), для перекачивания абразивных гидросмесей, включая продукты глиноземного производства, продукты обогащения руд, песчаные гидросмеси и др.

Насос ГРАТ 700/40-II-14-1,6К перекачивает высокоабразивные гидросмеси и жидкости со следующими показателями:
- плотность, перекачиваемых ГРАТ 700/40-II-14-1,6К гидросмесей, максимально 1600 кг/м³;
- температурный интервал сред от плюс 5° (278К) до плюс 70° (343К);
- водородный показатель (pH) от 6,0 до 12,0 ед.;
- максимальное количество твердых частиц в гидросмеси 30% по объему;
- крупность твердых частиц не более 6 мм;
- максимальная микротвердость твердых частиц 11000 МПа.

По согласованию с производителем насосы могут применяться для перекачивания смесей с крупностью твердых частиц не более 12 мм. Конструктивное устройство
Насос ГРАТ 700/40-II-14-1,6К - центробежный, консольный, одноступенчатый, горизонтальный, 2-х корпусной, с односторонним вводом перекачиваемой абразивной гидросмеси к рабочему колесу. Насос комплектуется рабочим колесом закрытого типа с мощными отбойными лопатками.

Относится насос к изделию вида I (восстанавливаемые) по ГОСТ 27.0003-90.

Для привода грунтового одноступенчатого насоса ГРАТ 700/40-II-14-1,6К применяется общепромышленного исполнения трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Соединение электродвигателя и насоса осуществляется при помощи клиноременной передачи (буква К в обозначении электронасоса).

В качестве материалов проточной части  применяется износостойкий сплав ИЧХ28Н2 (ТУ 48-0601-5-92).

Для защиты от протечек перекачиваемой гидросмеси в месте выхода вала из корпуса, оснащается сальниковым уплотнением вала с подводом промывочной жидкости.

Насос ГРАТ 700/40-II-14-1,6К производится только в общепромышленном исполнении и не предназначается для эксплуатации во взрыво- и пожароопасных условиях и производствах, а также для перекачивания горючих и легковоспламеняющихся жидкостей (ЛВЖ).

Климатического исполнение грунтового насоса  - УХЛ, категория размещения 4 (ГОСТ 15150-69).
Технические характеристики - насосы грунтовые ГРАТ 700/40-II-14-1,6К - двухкорпусные, горизонтальные, одноступенчатые, с односторонним подводом перекачиваемой жидкости, консольные центробежные насосы.

Основная задача двухкорпусных электроагрегатов модификации ГРАТ 700/40-II-14-1,6К - перекачивание высокоабразивных смесей (песчаные смеси, продукты обогащения глиноземного и горнорудного производства и др.) в строительной, горной, горнорудной, металлургической промышленности.

Для обеспечения привода насоса  применяются общепромышленные асинхронные 3-х фазные электродвигатели с короткозамкнутым ротором (мощностью 110,0 квт).

Условное обозначение
ГРАТ 700/40-II-14-1,6К, где
- ГРА: грунтовый насос;
- Т: материал проточной части (износостойкий сплав ИЧХ28Н2);
- 700: подача при номинальной частоте вращения, м³/час (965 об/мин);
- 40: напор при номинальной частоте вращения, м (965 об/мин);

- II: номер опорной стойки;
- 14: условное обозначение пониженной частоты вращения вала (по таблице завода изготовителя - 725 об/мин.);
-1,6: плотность перекачиваемой жидкости, т/м³;
- К: клиноременная передача.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Диаметр рабочего колеса - 535 мм. Марка приводного двигателя насоса - АИР315М8. КПД насоса 65%, агрегата 59%. ДКЗ - 3,4 м. Мощность насоса 49,1 квт, агрегата - 54 квт. Давление на входе - 0,2 МПа. Утечка через уплотнение - 6 л/час.

Диапазон подачи в рабочей зоне - 265-520 м³/час.
Подача воды в сальник ГРАТ 700/40-II-14-1,6К в объеме - 4,5 м³/час.

Патрубки насоса: всасывающий - Ду-300 мм, Ру-1,6 МПа, напорный - Ду-300 мм, Ру-2,5 МПа.
Габаритные размеры - 2960х1087х1185 мм.

Рис.1 - грунтовые насосы - напорные характеристики.
Рис.2 - технические характеристики агрегатов.
Рис.3 - габаритный чертеж агрегата ГРАТ 700/40/II-12-1.6К. Рис 1. Рабочие характеристики горизонтальных грунтовых насосов



Рис.2 Технические характеристики электронасосов ГРАТ 700/40-II-14-1,6К


Рис.3 Габаритный чертеж и размеры ГРАТ 700/40-II-14-1,6К
