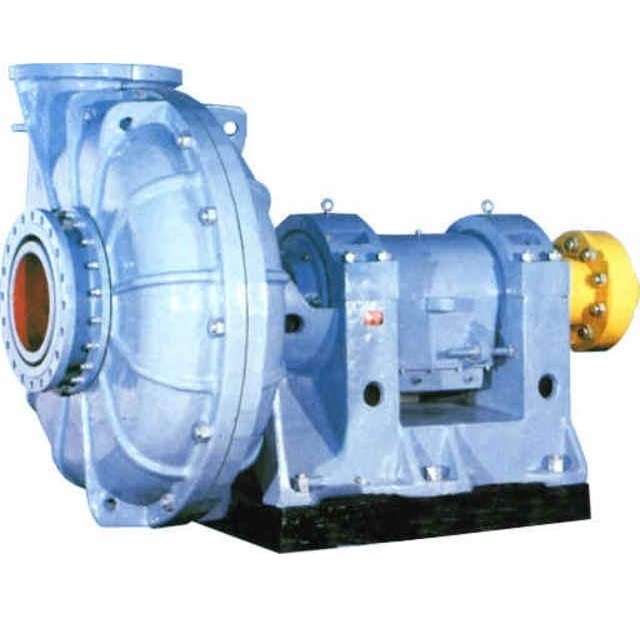

Грунтовой насос ГРАК 700/40-II-14-1,6К

Грунтовый насос ГРАК 700/40-II-14-1,6К
Назначение насоса: перекачивание высокоабразивных гидросмесей

 Характеристики:

• подача номинальная 700 м³/час;
• напор номинальный 40 м;
• приводной двигатель 110 квт (1000 об/мин);
• масса электронасоса - 4377 кг, насоса - 2446 кг;
• производитель НПО "Уралгидропром".

Общие сведения

Насос грунтовый ГРАК 700/40 - с односторонним подводом перекачиваемой абразивной смеси консольный центробежный насос. Конструктивно - одноступенчатый, с внутренним корпусом из износостойкого сплава, горизонтальный насос.

Для осуществления привода насоса ГРАК 700/40-II-14-1,6К используется общепромышленный, трехфазный, с короткозамкнутым ротором, асинхронный электродвигатель. Область применения, перекачиваемые среды. Грунтовые насосы ГРАК 700/40 используются в различных отраслях промышленности (горной, горнорудной, металлургической, строительной и других), для перекачивания абразивных гидросмесей, включая продукты глиноземного производства, продукты обогащения руд, песчаные гидросмеси и др.

Насос ГРАК 700/40-II-14-1,6К перекачивает высокоабразивные гидросмеси и различные жидкости со следующими параметрами:

• температура в диапазоне от +5° (278К) до +70° (343К);
• плотность, перекачиваемых гидросмесей электронасосом ГРАК 700/40-II-14-1,6К, не более 1600 кг/м³;
• водородный показатель (pH) - 6,0 ... 12,0;
• объемная концентрация твердых частиц в гидросмеси не более 30%;
• крупность твердых частиц до 3 мм;
• максимальная микротвердость твердых частиц 11000 МПа.

Конструктивное устройство

Насос ГРАК 700/40-II-14-1,6К - горизонтальный, двухкорпусной, консольный, одноступенчатый, центробежный, с односторонним подводом перекачиваемой высокоабразивной гидросмеси к рабочему колесу. По ГОСТ 27.0003-90 насос относится к изделию вида I (восстанавливаемые).
Насос оборудован закрытым рабочим колесом с мощными отбойными лопатками.

Привод одноступенчатого грунтового насоса ГРАК 700/40 - общепромышленного исполнения трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Двигатель и насос соединяются между собой посредством муфты или клиноременной передачи.

Для исполнения основных проточных деталей ГРАК 700/40-II-14-1,6К используется абразивный материал на органической основе.

Для защиты от протечек насоса от перекачиваемой жидкости, в месте выхода вала из корпуса, ГРАК 700/40 комплектуется сальниковым уплотнением с подводом к нему промывочной жидкости.

Насос ГРАК 700/40 выпускается в общепромышленном исполнении и не предназначен для перекачивания жидкостей в пожароопасных и взрывоопасных помещениях и условиях и не применяется для перекачивания токсичных, легковоспламеняющихся и горючих жидкостей.

Климатического исполнение грунтового насоса ГРАК 700 40-II-14-1,6К - УХЛ, категория размещения 4 (по ГОСТ 15150-69).
