Дренажный погружной насос ГНОМ 80-25 с руб.

Насос Гном 80-25 дренажный
Назначение: откачивание чистой и загрязненной воды.

Характеристики:
· номинальная подача 80 м³/час;
· номинальный напор 25 м;
· приводной электродвигатель мощностью 7,5 квт (2900 об/мин);
· масса электронасоса Гном 80-25: 80 кг (без рубашки), 95 кг (с рубашкой).

Производитель дренажных насосов - Промприбор-Электромаш.

Общие сведения
Гном 80-25 - вертикальный, моноблочный, погружного типа, одноступенчатый дренажный центробежный насос, для привода которого используется встроенный электродвигатель.
Тип привода электроагрегата Гном 80-25 асинхронный электродвигатель общего назначения.

Гном 80-25 - дренажный насос с рубашкой охлаждения, предназначенный для откачивания чистых и загрязненных жидкостей.

Дренажный электронасос Гном 80-25 откачивает жидкости со следующими параметрами:
- температура жидкости не выше 35°C (обычное исполнение) и 60°C (исполнение Тр);
- содержание по массе механических примесей не более 10%;
- максимальный размер твердых частиц 5 мм;
- плотностью до 1100 кг/м³;
- с водородным показателем 5-10 рН.

Конструктивное устройство
Для изготовления проточной части дренажного моноблочного насоса Гном 80-25 используются следующие материалы:
- корпус, рабочее колесо: сталь марки К270В-4-111-10кп (ГОСТ 16523-97);
- вал: сталь 30Х13 (ГОСТ 5632-72);
- уплотнительные кольца: резиновая смесь 3826С-НТА (ТУ 005-1166-87);
- корпус электродвигателя: электротехническая сталь (ГОСТ 21427.2-83).

Излив насоса верхний. Напорный патрубок направлен вертикально вверх. Внутренний диаметр патрубка на выходе Ду-80. Уплотнение вала торцовое в масляном картере.
Направление вращение вала – против часовой стрелки, если смотреть со стороны насоса.

Кроме основного исполнения и исполнения Гном 80-25 Тр (для температуры перекачиваемой жидкости до 60°C) выпускаются дренажные электронасосы в других видах исполнения: стальные со специальным цинковым покрытием по методу горячего цинкования, поплавковым выключателем, с термозащитой, с тележкой для перевозки, с быстросъемным соединением и с витым кабелем.

Во время работы дренажный насос Гном 80-25 устанавливается на дно траншей (котлованов) в вертикальном положении.
Эксплуатация насоса производится при полном погружении в перекачиваемую жидкость.
При работе дренажного электронасоса Гном 80-25 минимальная глубина погружения должна быть не менее 120 мм. Во время работы жидкость поступает в электронасос через фильтр.

Для автоматизации процесса и защиты асинхронного электродвигателя насос может комплектоваться СУиЗ-АЭ.

Дренажные насосы Гном 80-25 не предназначены для работы во взрыво- и пожароопасных условиях и помещениях. Не применяются для перекачивания токсичных, горючих и легковоспламеняющихся жидкостей.

Климатическое исполнение дренажного электронасоса Гном 80-25 - У (умеренный климат), категория размещения 1,5 при температуре воздуха от 0°C до плюс 40°C.

Технические характеристики одноступенчатого моноблочного насоса дренажного Гном 80-25.

Назначение Гном 80-25 - для оперативного откачивания загрязненной или чистой воды из котлованов и траншей в гражданском и промышленном строительстве, для осушения подвалов, подземных коммуникаций, для орошения и осушения в сельском хозяйстве.
Дренажный насос Гном 80-25 должен работать в вертикальном положении при полном погружении в перекачиваемую жидкость.

Привод дренажного электронасоса обеспечивает герметизированный встроенный асинхронный трехфазный общепромышленный электродвигатель с короткозамкнутым ротором.

Условное обозначение
Дренажный электронасос Гном 80-25 У1 (5), где
- 80: номинальная подача, м³/час;
- 25: номинальный напор, м;
- У: климатическое исполнение;
- 1 (5): категория размещения.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Технические характеристики электронасоса

Марка	Подача м³/ч	Напор м	Двигатель квт	Двигатель об/мин	Масса агрегата кг
Гном 80-25 * Гном 80-25 Тр	80	25	7,5	2900	95

 * исполнение дренажного электронасоса с рубашкой охлаждения. Диапазон подачи - 20-80 м³/час, диапазон напора 25-7,5 м. Минимальная высота погружения насоса при работе 120 мм. Максимальная потребляемая мощность 11,0 квт. Номинальный ток 14,4А. Длина кабеля 10 м. Заправочный объем масляной камеры 550 мл. Высота дренажного электронасоса Гном 80-25: 882 мм. Внутренний диаметр напорного патрубка - Ду-80 мм, с наружной резьбой G 3-В (96). КПД 35%. Габариты: 314х314х882 мм.

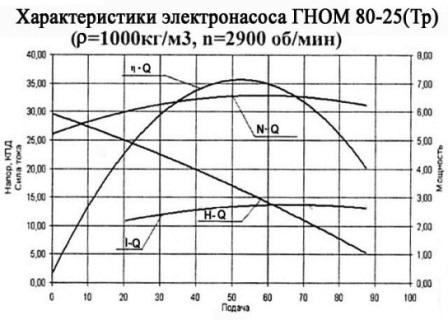

Рис.1 Напорные характеристики насоса

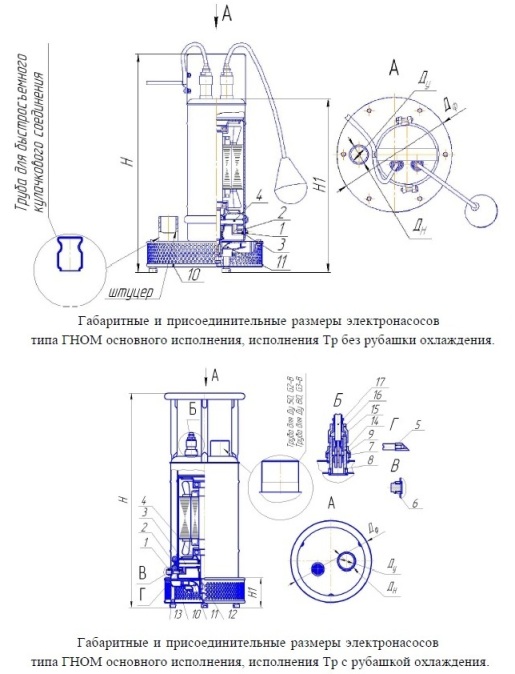

Рис.2 Габаритный чертеж дренажного электронасоса


Рис.3 Габаритные и присоединительные размеры Гном 80-25
