Дренажный погружной насос ГНОМ 40-25Т

Переносные центробежные погружные электронасосы для загрязненных вод ГНОМ 40-25Т предназначены для откачки воды плотностью до 1100 кг/м3 при содержании твердых механических примесей до 10% по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм.

Насос ГНОМ 40-25Т применяется при строительстве промышленных и жилых сооружений с целью осушения котлованов, траншей и др.

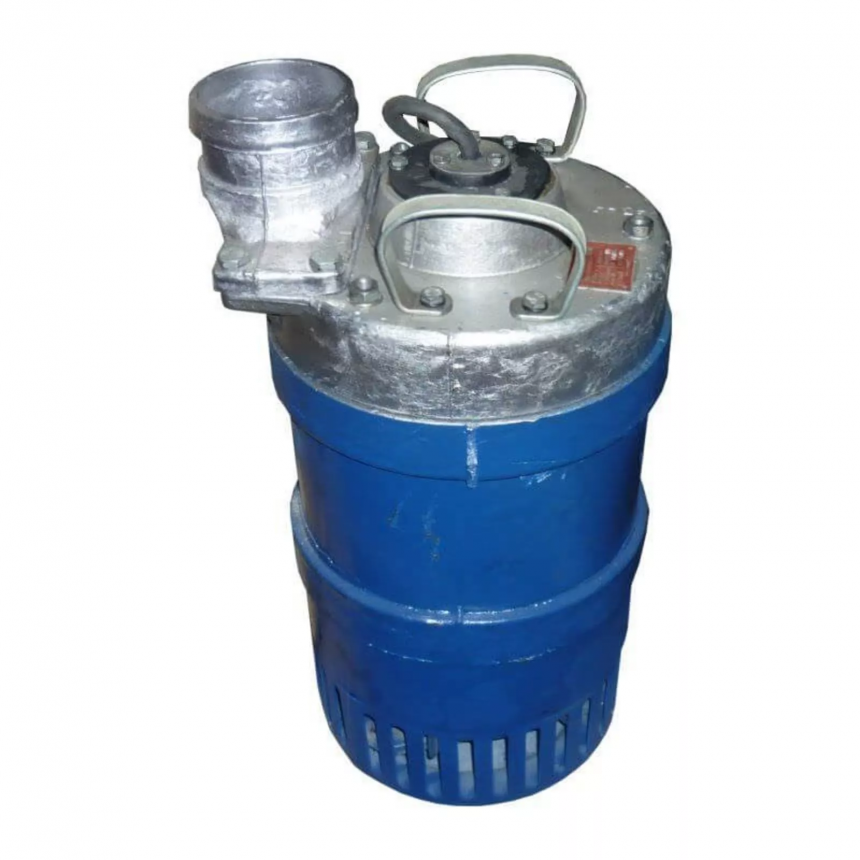

Насос Гном 40-25Т - переносной центробежный насос, вертикального расположения, моноблочный, погружной, одноступенчатый грязевой электронасос с встроенным электродвигателем.
Электродвигатели, применяемые для привода насоса, встроенные герметизированные асинхронные общепромышленные.
Грязевой насос Гном 40-25Т - электронасос без рубашки охлаждения и относится к дренажному оборудованию для перекачивания загрязненных жидкостей со взвешенными частицами.

Насос предназначен для откачивания загрязненной воды температурой до 35°C (не обозначается) или до 60°C (обозначается Т или Тр), с pH в диапазоне от 5 до 10, плотностью до 1100 кг/м³, с содержанием механических примесей до 10% по объему и максимальным размером твердых частиц до 5 мм .

Конструктивное устройство
Грязевой насос Гном 40-25Т изготовлен из следующих материалов:
- корпус: сталь, чугун, алюминиевый сплав;
- рабочее колесо: чугун, полипропилен;
- направляющий аппарат: полипропилен, износостойкий пластик.
Конструктивное устройство насоса облегчает доступ к рабочему колесу для его очистки.

Уплотнение вала - торцовое в масляной камере.
Излив нижний, фланцевый, направленный горизонтально вбок по касательной. Внутренний диаметр фланцевого излива - 78 мм.

Насос Гном 40-25Т устанавливается вертикально на дно траншей или котлованов.
Эксплуатировать насосный агрегат можно только при полном (частичном) погружении в перекачиваемую загрязненную воду. Технические характеристики Насос Гном 40-25 - параметры:- номинальная подача: 40 м³/час;- диапазон подачи: 24 ... 51 м³/час;- номинальный напор: 25 м; - диапазон напора: 29 ... 20 м;- асинхронный двигатель электронасоса Гном 40-25 номинальной мощности 5,5 кВт; - количество оборотов: 3000 в минуту; - номинальный ток: 11 А; - класс нагревостойкости: F; - КПД: не менее 50%;Габаритные размеры: 300х300х600 мм. Масса электроагрегата: 59 кг. Электропитание насоса Гном 40-25 производится от сети переменного тока напряжением 380 В, частотой 50 Гц. Грязевой насос, по заказу, комплектуется станцией управления и защиты (СУЗ) "Лоцман-20". Насос нельзя эксплуатировать в пожароопасных и взрывоопасных помещениях и условиях.

Технические характеристики насоса - мобильный, моноблочный, одноступенчатый, погружной, грязевой насос Гном 40-25Т, применяемый для откачивания воды, содержащей взвешенные частицы размером до 5 мм и температурой 35°C ... 60°C (Тр).

Грязевой насос Гном можно эксплуатировать только при полном или частичном погружении в перекачиваемую загрязненную воду.

Рис.1 Напорные характеристики насоса Гном 40-25Т


Рис.2 Насос Гном 40-25Т - габаритные размеры


По заказу, грязевой насос Гном 40-25Т, может комплектоваться станцией СУЗ "Лоцман-20" и соответствующим датчиком уровня.
