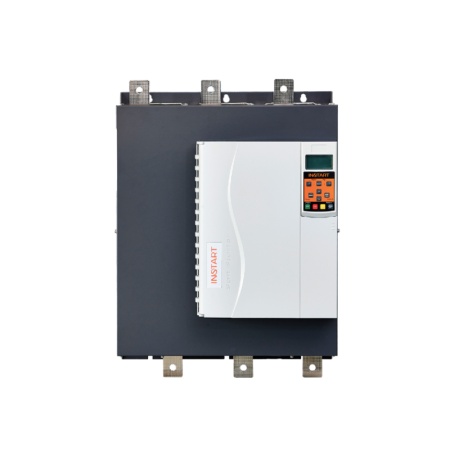

Устройства плавного пуска SNI – это новая серия в линейке INSTART со встроенным обводным контактором (байпас). Предназначены для плавного запуска асинхронных электродвигателей с короткозамкнутым ротором путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, установленных на каждой фазе, система управления – цифровая, микропроцессорная.
ПРЕИМУЩЕСТВА УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SNI ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)
Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно
ТИРИСТОРНОЕ УПРАВЛЕНИЕ ПО ТРЕМ ФАЗАМ
Устройства плавного пуска SNI имеют возможность подключения как «в линию», так и «внутри треугольника»
РАСШИРЕННЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
• контролируемый запуск/останов электродвигателя в 3 основных режимах;
• электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;
• встроенный байпас во всем диапазоне мощностей;
• расширенное количество программируемых входов/ выходов
ВСТРОЕННЫЙ СЕТЕВОЙ ПРОТОКОЛ
Возможность дистанционного управления с помощью сетевого протокола ModBUS RTU, что облегчает внедрение в различные системы управления и мониторинга
МОДИФИЦИРОВАННАЯ СИСТЕМА ЗАЩИТНЫХ ФУНКЦИЙ
Большой выбор настраиваемых защит электродвигателя – защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.
БЕСПЕРЕБОЙНОЕ ПИТАНИЕ
Независимое питание управляющей части
УПП ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ
Позволяют запрограммировать расписание работы УПП и записывать все события в памяти устройства
Гарантия 2 года
Габариты (Д/Ш/В), мм
.......................................................
152x292x215
Масса, кг
.......................................................
5,2
Мощность, кВт
.......................................................
1200
Напряжение (В)
.......................................................
3 ~ 380В ± 15%, 50/60Гц
Ток, А
.......................................................
1410
Параметры
|
Описание
|
Напряжение питания и диапазон мощностей
|
380 В ± 15 %, 3 фазы; 5.5 – 800 кВт
|
660 В ± 15 %, 3 фазы; 5.5 – 1200 кВт
|
Частота электропитания
|
50/60 Гц
|
Применяемые электродвигатели
|
Трехфазные асинхронные с короткозамкнутым ротором
|
Частота пусков
|
–
|
Пусковое напряжение
|
20 – 80 %
|
Ограничение пускового тока
|
100 – 600 %
|
Время пуска
|
1 – 180 с
|
Время останова
|
1 – 180 с
|
Максимальный рабочий ток
|
100 – 600 %
|
Режим пуска
|
Ограничение пускового тока, плавное ограничение пускового тока, адаптивный режим разгона, запуск с рывком
|
Режимы останова
|
Останов по инерции, останов с линейным снижением напряжения, адаптивный контроль торможением
|
Наличие обводного контактора (байпас)
|
Встроен
|
Тип подключения к ЭД
|
“в линию”, “в треугольнике”
|
Питание платы управления
|
220-380 В, независимое от силовой части
|
Встроенный источник питания
|
24 В
|
Релейные выходы
|
4 (250 В АС до 5 А; 30 В DC до 5 А)
|
Входы управления
|
5 цифровых/2 аналоговых
|
Аналоговый выход
|
0/4…20 Ма
|
Обмен данными
|
ModBUS RTU
|
Функции защиты
|
Полный комплект защит
|
Степень защиты
|
IP00
|
Система охлаждения
|
Естественное охлаждение воздухом
|
Внешние условия
|
Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха от -20 до +50°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G.
|
