Насос шестеренчатый Ш 40-4-19.5/4 насос

Шестеренный насос Ш 40-4-19.5/4, насосные агрегаты на его основе - промышленные шестеренные насосы, предназначенные для перекачки нефтепродуктов (нефть, масло, масло ОМТИ, мазут, дизельное топливо), не содержащих механических примесей.
Насос может использоваться в котельных установках для подачи мазута.

Для комплектования шестеренного агрегата Ш 40-4-19.5/4 приводом применяется асинхронный электродвигатель общепромышленного назначения или взрывозащищенный электродвигатель (зависит от модификации насоса).
В электронасос может быть встроен частотный преобразователь переменного тока.

Требования к перекачиваемым средам
Шестеренный насосный агрегат Ш 40-4-19.5/4 перекачивает нефтепродукты (масло, нефть, мазут, нефть, масло ОМТИ, дизельное топливо) со следующими показателями:
- температура, перекачиваемых сред до 70°C (343 К); дизельного топлива - 40°C (летнее), 30°C (зимнее);
- кинематическая вязкость для насоса Ш 40-4-19.5/4 (в зависимости от типа насоса) в диапазоне 0,2x10^-4 ... 22x10^-4 м²/с (3 – 300°ВУ).
По заказу насос может быть изготовлен для нефтепродуктов температурой до 100°C (373 К).

Общие характеристики насоса
Конструктивно Ш 40-4-19.5/4 - объемный шестеренный насос Ш.
Рабочий механизм насоса - ведущий и ведомый ротор. Оба ротора представлены шестернями с косыми зубьями.

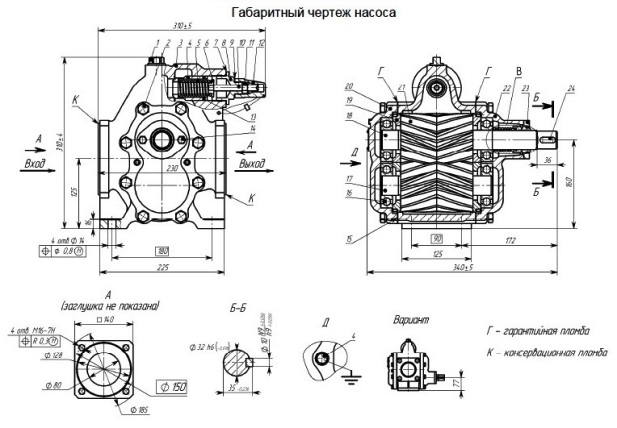

Насос шестеренный Ш 40-4-19.5/4 включает следующие основные узлы и детали: рабочий механизм, корпус с крышками (передней и задней), торцовое уплотнение, предохранительный клапан, предохраняющий насос от перегрузки по давлению.

Торцовое уплотнение размещается в передней крышке и изготовлено "ГМС Ливгидромаш". Возможно использование торцового уплотнения других производителей.

Направление ведущего ротора насоса по часовой стрелки (правое), если смотреть со стороны электродвигателя.
По специальному заказу шестеренный насос Ш 40-4-19.5/4 может быть выполнен с левым направлением вращения ротора и с нижним расположением вала.
Климатическое исполнение шестеренного насоса Ш 40-4-19.5/4 в соответствии с ГОСТ 15150-69:
- исполнение У, категории размещения 2 и 3;
- исполнение Т, категория размещения 2.

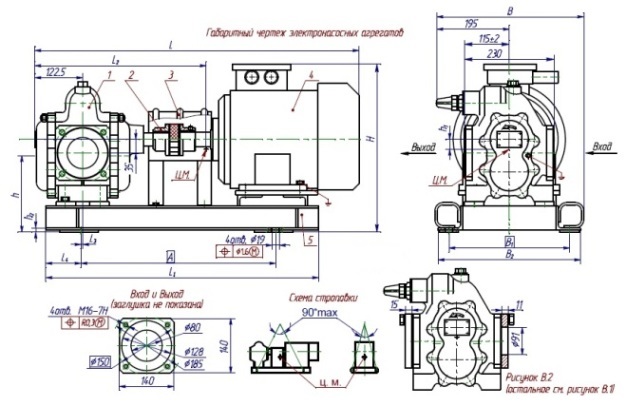

Шестеренный насос и асинхронный двигатель в насосном агрегате соединяются упругой муфтой, закрытой кожухом и монтируются на раме (плите).

При изготовлении проточных деталей насоса Ш 40-4-19.5/4 используется чугун, бронза ("Б").

Условное обозначение, параметры насоса
на примере шестеренного электронасоса Ш 40-4-19.5/4 (Б)-11:
-Ш40-4: обозначение насоса;
- 19.5: подача, м³/час (л/сек - 5,4);
- 0,4: давление на выходе, МПа (кг/см² - 4);
- давление полного перепуска, МПа (кг/см²): не более 0,6 (6);
- допустимая вакуумметрическая высота всасывания, м: до 5;
- КПД насоса в агрегате: 50%;
- привод в шестеренном агрегате: взрывозащищенный электродвигатель мощностью 7,5 квт;
- патрубки фланцевые:
    всасывающий Ду-80, Ру-6;
    напорный: Ду-80 Ру-6;

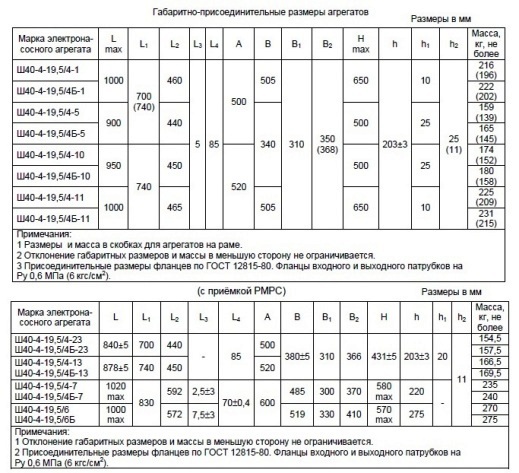

- масса агрегата Ш 40-4-19.5/4 на плите: 225 кг (чугун), 231 кг (бронза);
- масса агрегата на раме: 209 кг (чугун), 215 кг (бронза);

Шестеренный насос Ш 40-4-19.5/4 заменяет РЗ-60 и Ш80-2,5-36/2,5.

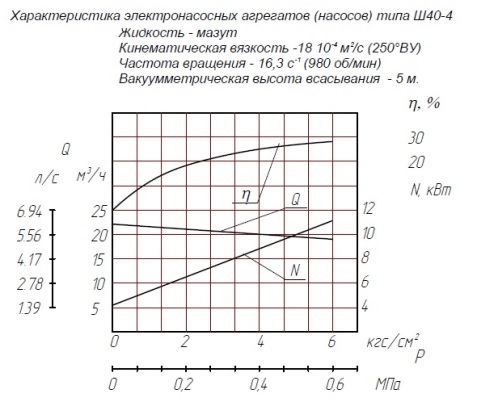

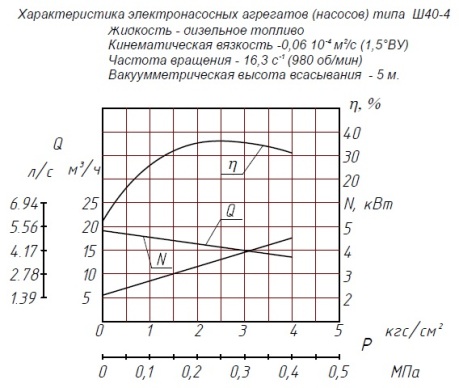

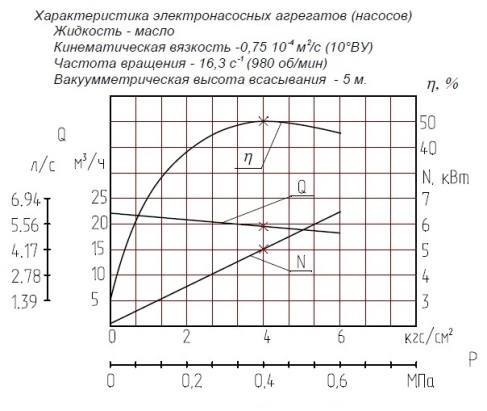

Параметры и технические характеристики - шестеренный насос Ш 40-4-19.5/4.
Объемный шестеренный насос Ш 40-4-19.5/4 перекачивает продукты нефтепереработки без механических примесей (масло, масло ОМТИ, мазут, нефть, дизельное топливо). Насос может применяться для подачи мазута в котельных установках.

Привод шестеренного насосного агрегата Ш 40-4-19.5/4 - электродвигатель общепромышленного исполнения или взрывозащищенный электродвигатель мощностью 11 квт и 15 квт.
В шестеренный электронасос с двигателем мощностью 7,5 квт может встраиваться частотный преобразователь переменного тока типа Е2-8300-010Н.ПоказательШ 40-4-19.5/4Подача, м³/ч (л/с)19,5 (5,4)Давление на выходе, МПа (кгс/см²)0,4 (4)Допускаемая вакуумметрическая высота всасывания, м5Частота вращения, C^-1 (об/мин)16,3 (980)Давление полного перепуска, МПа (кгс/см²), не более0,6 (6)КПД насоса в агрегате, %, не менее50Мощность двигателя в шестеренном агрегате, квт5,5; 7,5Масса насоса, чугун (бронза), кг-Масса агрегата, чугун (бронза), кг225 (231)Напорные
