Насос шестеренчатый НМШ 8-25-6.3/2.5 насос

Шестеренные насосы, описываемой группы, производятся в следующих модификациях: НМШ 8-25-6,3/2,5, НМШ 8-25-6,3/10, НМШ 8-25-6,3/25. По общей классификации насосного оборудования относятся к объемным, задача которых перекачивать мазут, нефть, дизельное топливо, технические масла и другие жидкости с различной степенью вязкости.
Основной рабочий орган маслонасосов - шестерни.
Насосы в агрегатах оснащены электроприводами, в качестве которых применяют электродвигатели. В зависимости от модификации для привода используют двигатели в общепромышленном исполнении, или электродвигатель во взрывозащищенном исполнении.

Перекачиваемые среды, показатели
- масло, нефть, мазут, дизельное топливо без присутствия в них механических примесей;
- температура, перекачиваемого масла, нефти и мазута не выше 70°C (343 К), дизельного топлива летнего 40°C, зимнего 35°C;
- кинематическая вязкость
· для насоса НМШ 8-25-6,3/2,5-5 в диапазоне 0,018x10^-4 ... 2,8x10^-4 м²/с (1,08 – 35,00°ВУ),
· для НМШ8-25-6,3/2,5-10, НМШ8-25-6,3/2,5-1 (среды: масло, нефть, мазут) в диапазоне 0,06x10^-4 ... 6,00x10^-4 (1,5 – 80,0°ВУ),
· для НМШ8-25-6,3/2,5-15, НМШ8-25-6,3/10-5, НМШ8-25-6,3/10-10, НМШ8-25-6,3/25-5, НМШ8-25-6,3/25-10 (среды: масло, нефть, мазут) в диапазоне 0,75x10^-4 ..15,00x10-4^-4 (10 – 200°ВУ).
Возможен вариант выпуска агрегатов для перекачивания сред с температурой до 150°C (423 К).

Конструктивное устройство
Насос НМШ 8-25 - объемный маслонасос.
Изготавливают для следующих климатических исполнений в соответствии с ГОСТом 15150-69:
- исполнение У, категории размещения 3;
- исполнения Т2 или Т5.
Насос и электродвигатель в агрегате соединены между собой упругой муфтой с защитным кожухом.

При изготовлении насоса НМШ 8-25, его проточных деталей используется чугун, бронза ("Б").
Торцовые уплотнения вала - отечественного или импортного производства.
По желанию заказчика электронасосы могут комплектоваться сальниковым уплотнением вала.
В состав насосной части входят предохранительный и разгрузочный клапаны. Предохранительный клапан, при повышения давления в напорном трубопроводе насоса НМШ 8-25, осуществляет кратковременный перепуск перекачиваемой среды из полости нагнетания в полость всасывания.

Технические показатели
на примере насоса НМШ 8-25-6,3/10:
- подача, м³/час (л/сек): 6,3 (1,75);
- давление на выходе, МПа (кг/см²): 1,0 (10);
- давление полного перепуска, МПа (кг/см²): не больше 1,5 (15);
- ДВВ, м: не больше 5;
- КПД в агрегате: 75%;
- внешняя утечка, м³/ч (л/час): до 10x10^-6 (0,01);
- привод агрегата: асинхронный двигатель (общепромышленный/взрывозащищенный);
- патрубки: всасывающий Ду-50, Ру 6;
- напорный: Ду-32, Ру 16;
- масса насоса НМШ 8-25 без двигателя и рамы: 17 кг (из чугун), 20 кг (из бронзы).

Габаритные размеры

Параметры и характеристика на шестеренные насосы и насосные агрегаты НМШ8-25 в модификациях.
Объемный шестеренный насос марок НМШ 8-25-6,3/2,5, НМШ 8-25-6,3/10, НМШ 8-25-6,3/25 перекачивает техническое масло, мазут, дизельное топливо.

Привод электронасосных агрегатов - электродвигатели в общепромышленном исполнении, в модификациях ряда насосов используется асинхронный двигатель взрывозащищенный (агрегат НМШ8-25-6,3/10(Б)-1).
В том же маслонасосе НМШ 8-25-6,3/10 (Б) общепромышленного исполнения, к примеру, используется электродвигатель мощностью 4 кВт (А100L4).

Габаритные размерыПоказательТип насосаНМШ8-25-
6,3/2,5НМШ8-25-
6,3/10НМШ8-25-

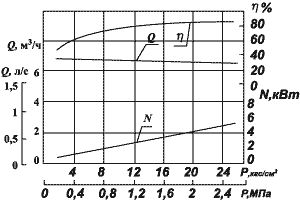

6,3/25Подача, м³/ч (л/с), не менее6,3 (1,75)6,3 (1,75)6,3 (1,75)Давление на выходе, МПа (кгс/см2)0,25 (2,5)1,0 (10)2,5 (25)Допускаемая вакуумметрическая высота всасывания, м5Частота вращения, C^-1 (об/мин)24 (1450)Давление полного перепуска, МПа (кгс/см²), не более0,55 (5,5)1,5 (15)3,75 (37,5)К.п.д. в агрегате, %, не менее507581Мощность в агрегате, кВт, не более0,81,11,8Внешняя утечка, м³/ч (л/ч), не более10x10-6 (0,01)Масса насоса, чугун (бронза), кг17 (20)Графическая характеристика НМШ8-25
