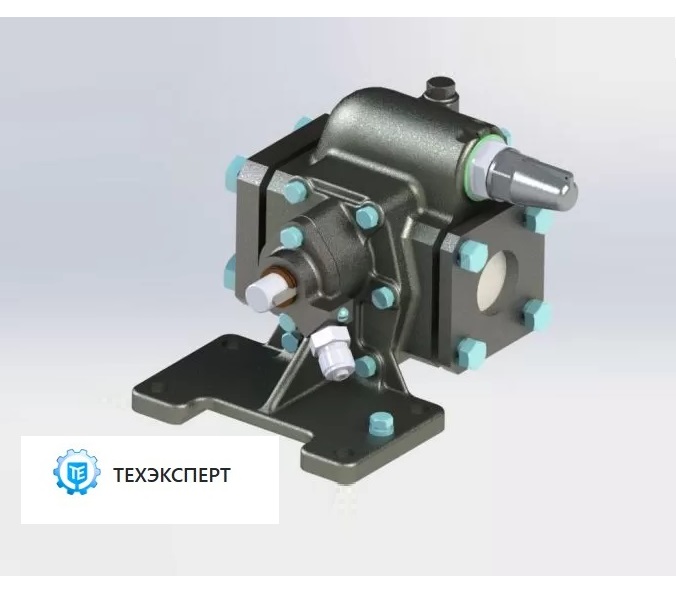

Насосы НМШ 5-25 (в модификациях НМШ 5-25-4/4, НМШ 5-25-4/10, НМШ 5-25-4/25, НМШ 5-25-2,5/6) - масляные объемные шестеренные насосы, в качестве основного рабочего органа в которых выступают шестерни.
В насосном агрегате, в качестве привода, используют электродвигатели общепромышленного или, в зависимости от модели, взрывозащищенного исполнения.
Насос и комплектуемый электродвигатель связаны упругой муфтой.
Шестеренный насос НМШ 5-25 перекачивает нефть, масло, мазут, дизельное топливо (летнее, зимнее) со следующими параметрами:
- температура сред: масло, нефть, мазут - до плюс 70°C, летнее/зимнее дизельное топливо - до плюс 40/35°C;
- кинематическая вязкость сред для в насосов общепромышленном исполнении: от 1,08 до 35°ВУ, для модификаций во взрывозащищенном (общепромышленном) исполнении: от 1,5 до 80°ВУ;
По договоренности с покупателем изготавливаются агрегаты для сред температурой плюс 150°C.
Конструктивное устройство
Конструктивно НМШ 5-25-(4/4, 4/10, 4/25, 2,5/6) - масляные насосы объемного типа.
Производят насосы для климатического исполнении У, категории размещения 3, Т2 или Т5 в соответствии с ГОСТом 15150-69.
В качестве материалов при изготовлении проточных деталей применяют чугун (не обозначается), бронзу ("Б" в условном обозначении).
Насос комплектуют торцовым уплотнением вала, импортного или отечественного производства.
По согласованию с покупателем возможна сальниковая набивка.
Электронасос оснащается разгрузочным и предохранительным клапанами.
Насосная часть и асинхронный двигатель монтируются на общей плите (раме), соединяются между собой с помощью муфты, защищенной кожухом.
Технические показатели, параметры
на примере насоса НМШ 5-25-4/4:
- подача: 4,0м³/час;
- давление на выходе:4кг/см²;
- давление полного перепуска, до 0,6 Мпа;
- допустимая вакууметрическая высота всасывания (ДВВ): 5 м;
- КПД в агрегате: не меньше 56%;
- внешняя утечка: до 0,01 л/час;
- патрубки: всасывающий Ду-40, Ру 6;
- напорный: Ду-32, Ру 16;
- масса без двигателя: 16 кг (чугун), 18 кг (бронза). Габаритные размеры
Представлены технические характеристики, параметры на масляные насосы типа НМШ 5-25 и агрегаты на его основе.
Насос НМШ 5-25 (в модификации НМШ 5-25-4/4, НМШ 5-25-4/10, НМШ 5-25-4/25, НМШ 5-25-2,5/6) перекачивает мазут, масло, дизельное топливо с различной степенью вязкости.
Привод агрегатов НМШ 5-25 - общепромышленные электродвигатели. В определенных модификациях насоса НМШ 5-25 применяется асинхронный двигатель во взрывозащищенном исполнении (например, НМШ5-25-2,5/6(Б)-1).
Для насосного агрегата НМШ 5-25-4/4, чаще всего, используют электродвигатель мощностью 1,5 кВт (А80В4, 4ВР80В4) и электродвигатель мощностью 2,2 кВт (A90L4, 4ВР90L4).ПоказательТип насосаНМШ5-25-2,5/6НМШ5-25-4,0/4НМШ5-25-4,0/10НМШ5-25-4,0/25Подача, м³/ч (л/с), не менее2,5 (0,6)4,0 (1,10)4,0 (1,10)4,0 (1,10)Давление насоса на выходе, МПа (кгс/см²)0,6 (6,0)0,4 (4,0)1,0 (10)2,5 (25)Допускаемая вакуумметриче-ская высота всасывания, м5Частота вращения, C
-1 (об/мин)16 (980)24 (1450)Давление полного перепуска, МПа (кгс/см²), не более0,9 (9,0)0,6 (6,0)1,5 (15)3,75 (37,5)К.п.д. насоса в агрегате, %, не менее567081,5Мощность насоса в агрегате, кВт, не более0,81,11,83,6Внешняя утечка, м³/ч (л/ч), не более10x10-6 (0,01)Масса насоса, чугун (бронза)16 (18)
Габаритные размеры
