Скважинный насос ЭЦВ погружной ЭЦВ 8-40-180

Насос ЭЦВ 8-40-180 центробежный погружного типа с внутренним диаметром обсадной трубы 8 дюймов. Насос применяется для перекачки чистой воды из артезианской скважины.
Погружной электронасос ЭЦВ 8-40-180 состоит из
- водозаполненного погружного приводного двигателя марки ПЭДВ (П - погружной, ЭД - электродвигатель, В - водозаполненный);
- многоступенчатого насоса ЭЦВ.

Для осуществления привода многоступенчатого насоса ЭЦВ 8-40-180 используются с короткозамкнутым ротором погружные асинхронные электродвигатели ПЭДВ 8-32, мощностью 32 квт.
Приводной электродвигатель и центробежный насос в насосном агрегате соединены между собой посредством жесткой муфты.

Насосы погружные многоступенчатые модификации ЭЦВ 8-40-180 предназначены для перекачки из артезианской скважины чистой воды со следующими показателями: сухой остаток (общая минерализация) не более 1500 мг/л, максимальная температура воды 25°C, водородный показатель в диапазоне pH 6,5 ... 9,5, содержание по массе твердых механических примесей не больше 0,01%.
Весовое количество химических элементов в воде, перекачиваемой погружным электронасосом ЭЦВ 8-40-180, не должно превышать следующих величин: хлориды - 350 мг/л, сульфаты 500 мг/л, сероводород 1,5 мг/л.

Общие характеристики
Погружной насос ЭЦВ 8-40-180 состоит из ступеней. В каждой ступени находится - рабочее колесо, лопаточный отвод и обойма. Рабочее колесо насоса выполняется из высокопрочного стеклопластика, армированного по специальной технологии нержавеющей сталью. Остальные проточные детали насоса изготовлены из высокопрочного полимерного стеклопластика.
Многоступенчатый погружной насос ЭЦВ 8-40-180 комплектуется сетчатым фильтром, размещенным в нижней части. Фильтр предохраняет насос от попадания из перекачиваемой воды крупных механических примесей.
Ротор двигателя ПЭДВ и насоса размещаются в резинометаллических подшипниках. Из меди изготовлена "беличья клетка" ротора двигателя. Приводной электродвигатель электроагрегата ЭЦВ 8-40-180 оснащен, размещенным в нижней части насоса, упорным подшипником, воспринимающим осевую нагрузку.
Электродвигатель погружного многоступенчатого насоса, в процессе работы, охлаждается с помощью перекачиваемой воды.
Насосы для скважин не должны работать "всухую" без погружения в перекачиваемую воду. Кратковременная работа насоса без воды может привести к повреждению подшипника обмотки двигателя и к поломке электронасоса.

Условное обозначение, параметры
насос погружной многоступенчатый ЭЦВ 8-40-180, где:
- ЭЦВ: тип насосного агрегата (Электронасос Центробежный для Воды);
- 8: внутренний диаметр обсадной трубы в дюймах (8 дюймов);
- 40: номинальная подача, в м³/час;
- 180: номинальный напор, в м.

Диапазон параметров
- подача: 30 - 48 м³/час;
- напор: 194 - 150 м.
Проточные детали многоступенчатого погружного насоса ЭЦВ 8-40-180 изготовлены из высококачественного полимера. Для повышения прочности рабочего колеса используется современная технология армирования нержавеющей сталью.
Насос оснащается резинометаллическими подшипниками.

Номинальный ток 63А.
Двигатель в базовом исполнении - 32 квт.
КПД электронасосного агрегата - 58%.
Масса электронасоса 165 кг.
Напорный патрубок с внутренней резьбой G-3-В по ГОСТ 6357-73.

По желанию потребителя и за отдельную плату для погружного электронасосного агрегата ЭЦВ 8-40-180 могут быть изготовлены переходные втулки с резьбы с G2 1/2-В на G2-В и с G3-В на G2 1/2-В, а также переходники с резьбы Сп-114-Д ГОСТ633-80 на фланец.

Погружной насос ЭЦВ 8-40-180 используется для перекачки чистой воды из артезианских скважин в промышленном, городском, сельском водоснабжении. Используется для полива и орошения садов, полей и др.

Технические характеристики многоступенчатого вертикального погружного насоса ЭЦВ 8-40-180, используемого для перекачивания чистой воды из артезианских скважин.
Многоступенчатый электронасос ЭЦВ 8-40-180 состоит из погружного насоса и водозаполненного приводного двигателя марки ПЭДВ 8-32 с корпусами, изготовленными из нержавеющей стали.
Многоступенчатый насос ЭЦВ перекачивает воду из артезианской скважины с максимальной температурой 25°C.

ВНИМАНИЕ!!!
Погружной насос ЭЦВ может работать только при полном погружении в откачиваемую воду. Рисунок 1: характеристики напорные - центробежный насос ЭЦВ 8-40-180.

Рисунок 2: присоединительные и габаритные размеры электронасоса погружного ЭЦВ 8-40-180.

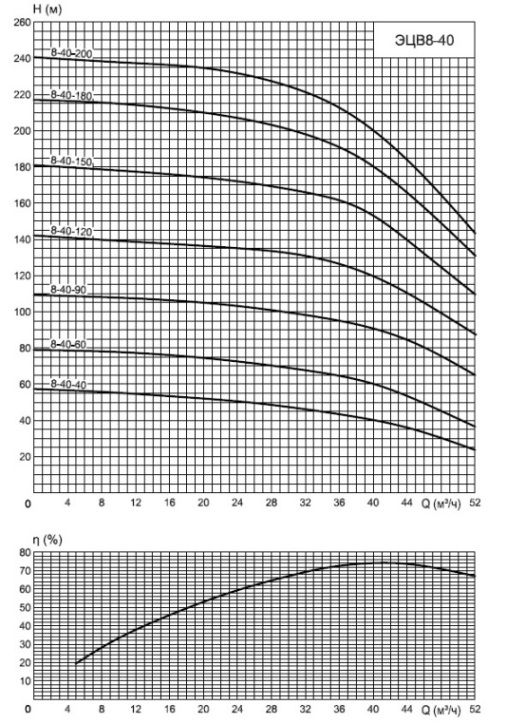

Рис.1 Характеристики напорные ЭЦВ 8-40-180




Рис.2 Присоединительные и габаритные размеры погружного агрегата ЭЦВ 8-40-180



При покупке погружного насоса ЭЦВ 8-40-180, можно также приобрести, для автоматического управления и защиты насоса в режиме водоподъема, станцию управления и защиты СУЗ-100 (30-100А) или станцию "Лоцман+" 80 (20-80А).
