Скважинный насос ЭЦВ погружной ЭЦВ 8-25-150

Погружной насос ЭЦВ 8-25-150 многоступенчатый предназначается для подачи воды из артезианской скважины с внутренним диаметром обсадной трубы 8 дюймов.
В состав насоса для скважины ЭЦВ 8-25-150 включены:
- многоступенчатый центробежный насос ЭЦВ;
- с короткозамкнутым ротором водонаполненный электродвигатель погружной марки ПЭДВ, где П - погружной, ЭД - электродвигатель, В - водонаполненный.

В базовом исполнении привод погружных насосов ЭЦВ 8-25-150 обеспечивают погружного типа асинхронные электродвигатели ПЭДВ 8-17, мощностью 17 квт.
Многоступенчатый погружной насос и приводной электродвигатель в электронасосном агрегате соединены между собой посредством жесткой муфты.

Погружные насосы марки ЭЦВ 8-25-150 обеспечивают подачу из артезианской скважины чистой воды со следующими характеристиками: температура воды не выше 25°C, pH (водородный показатель) подаваемой воды в интервале от 6,5 до 9,5, общая минерализация (сухой остаток) не выше 1500 мг/л, количество твердых механических примесей по массе до 0,01%.
Содержание химических элементов, в перекачиваемой многоступенчатым погружным насосом воде из артезианской скважины, не должно превышать: хлоридов - 350 мг/л, сульфатов 500 мг/л, сероводорода 1,5 мг/л.

Общие характеристики
Ступени погружного насоса марки ЭЦВ 8-25-150 состоят из - рабочего колеса, обоймы и лопаточного отвода. Рабочее колесо и отвод насоса изготовлены из высокопрочного стеклопластика. Дополнительно, по запатентованной технологии, рабочее колесо армировано нержавеющей сталью. Возможно исполнение штампосварного рабочего колеса из нержавеющей стали.
В нижней части погружного многоступенчатого насоса размещается сетчатый фильтр, который защищает насос ЭЦВ 8-25-150 от крупных механических частиц, находящихся в перекачиваемой воде.
Ротор электродвигателя и центробежного насоса располагаются в резинометаллических подшипниках. "Беличья клетка" ротора медная. Упорный подшипник электродвигателя насоса, находящийся в нижней части, воспринимает осевую нагрузку.
Охлаждение водонаполненного двигателя ПЭДВ, во время эксплуатации погружного насоса, обеспечивается перекачиваемой водой.
Насос для скважины ЭЦВ 8-25-150 не должен эксплуатироваться "всухую" без наличия перекачиваемой воды. Отсутствие воды при работе насоса приводит к повреждению подшипника обмотки двигателя и поломки электронасосного агрегата.

Условное обозначение, параметры насоса
Погружной многоступенчатый насос ЭЦВ 8-25-150, где:
- ЭЦВ: тип электронасосного агрегата (Электронасос Центробежный для Воды);
- 8: внутренний диаметр обсадной трубы в дюймах (8 дюймов);
- 25: номинальная подача, в м³/час;
- 150: номинальный напор, в м.

Диапазон параметров
- подача: 22 - 29 м³/час;
- напор: 151 - 135 м.
Детали проточной части погружного насоса ЭЦВ 8-25-150 - рабочее колесо из высококачественного полимерного стеклопластика, армированного нержавеющей сталью, направляющий аппарат - высокопрочный полимер.
Насос оснащен резинометаллическими подшипниками.
Масса электронасосного агрегата ЭЦВ 8-25-150 - 129 кг.
Номинальный ток 37А.
Электродвигатель ПЭДВ в базовом исполнении - 17 квт.
КПД электронасосного агрегата 57%.
Напорный патрубок с внутренней резьбой G-3-В ГОСТ 6357-73.

За отдельную плату, при заказе погружного насоса ЭЦВ 8-25-150, могут поставляться переходные втулки с резьбы с G2 1/2-В на G2-В и с G3-В на G2 1/2-В, а также переходники с резьбы Сп-114-Д ГОСТ633-80 на фланец.

Погружной насос ЭЦВ 8-25-150 нашел широкое применение в промышленном, городском, сельском водоснабжении для перекачивания чистой воды из артезианских скважин. Насос также используется для орошения полей, садов и др.

Технические характеристики многоступенчатого центробежного погружного насоса ЭЦВ 8-25-150, предназначенного для перекачивания артезианской воды.
Насос типа ЭЦВ 8-25-150 состоит из многоступенчатого погружного насоса и трехфазного асинхронного электродвигателя водонаполненного марки ПЭДВ 8-17, мощностью 17 квт. Корпус насоса и приводного электродвигателя ПЭДВ изготовлены из прочной углеродистой стали.
Многоступенчатый погружной насос ЭЦВ перекачивает питьевую артезианскую воду с максимальной температурой 25°C.

ВНИМАНИЕ!!!
С целью предупреждения повреждения при эксплуатации, погружной насос для скважины ЭЦВ должен работать только полностью погруженным в перекачиваемую жидкость. Рисунок 1: напорные характеристики - погружной центробежный насос ЭЦВ 8-25-150.

Рисунок 2: габаритные присоединительные размеры погружного электронасосного агрегата ЭЦВ 8-25-150.

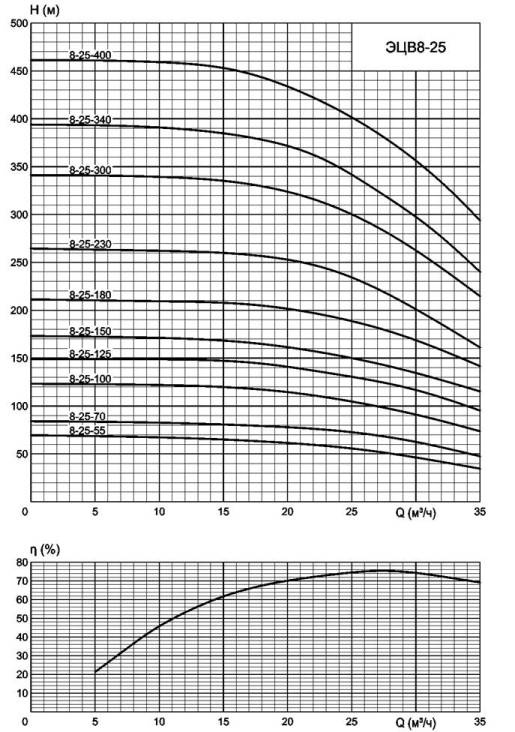

Рис.1 Напорные характеристики насоса ЭЦВ 8-25-150

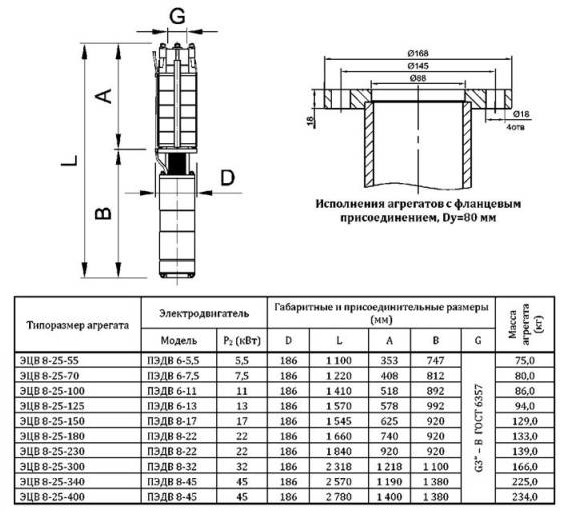

Рис.2 Габаритно-присоединительные размеры погружного агрегата ЭЦВ 8-25-150



Дополнительно к погружному насосу ЭЦВ 8-25-150, для его защиты в режиме водоподъема и для автоматического управления погружным электронасосом, можно приобрести станции управления и защиты СУЗ-100 (30-100А) или "Лоцман+" 80 (20-80А).
