Скважинный насос ЭЦВ погружной ЭЦВ 8-16-140

Многоступенчатый погружной насос ЭЦВ 8-16-140 применяется для перекачивания чистой воды из артезианских скважин с внутренним диаметром обсадной трубы равным 8 дюймам.
В составе электроагрегата марки ЭЦВ 8-16-140:
- центробежный насос погружной типа ЭЦВ;
- водонаполненный погружной электродвигатель серии ПЭДВ с короткозамкнутым ротором, где П - погружной, ЭД - электродвигатель, В - водонаполненный.

В обычном исполнении для электропривода насоса ЭЦВ 8-16-140 используется асинхронный электродвигатель ПЭДВ 6-11, мощностью 11 квт.
Многоступенчатый погружной насос и двигатель ПЭДВ 6-11 в электронасосе соединяются между собой при помощи жесткой муфты.

Погружные насосы вертикальные ЭЦВ 8-16-140 перекачивают чистую воду из артезианской скважины со следующими параметрами: максимальный сухой остаток (общая минерализация) 1500 мг/л, pH (водородный показатель) в диапазоне от 6,5 до 9,5, максимальная температура перекачиваемой воды 25°C, содержание по массе твердых механических примесей - не более 0,01%.
Количество химических элементов в перекачиваемой погружным насосом ЭЦВ 8-16-140 не должно превышать: сульфатов 500 мг/л, хлоридов - 350 мг/л, сероводорода 1,5 мг/л.

Общие характеристики
Каждая ступень вертикальных погружных насосов марки ЭЦВ 8-16-140 содержит - рабочее колесо, лопаточный отвод, обойму. Рабочее колесо и отвод выполняются из высокопрочной пластмассы. Рабочее колесо дополнительно армировано.
В нижней части погружного электронасоса расположен сетчатый фильтр, предохраняющий насос ЭЦВ 8-16-140 от крупных частиц, находящихся в перекачиваемой воде из скважины.
Роторы приводного двигателя ПЭДВ и насоса расположены в резинометаллических подшипниках. "Беличья клетка" ротора двигателя изготовлена из меди, что повышает его надежность и эффективность. Упорный подшипник двигателя насоса, воспринимающий осевую нагрузку, размещен в нижней части.
Для охлаждения работающего электродвигателя электронасоса ЭЦВ 8-16-140 используется перекачиваемая вода.
Погружные насосы не должны работать без воды ("всухую"). Даже временная работа без воды приводит к повреждению подшипников обмотки электродвигателя и выходу насоса из строя.

Условное обозначение, параметры
Насос вертикальный ЭЦВ 8-16-140, где:
- ЭЦВ: тип электроагрегата (Электронасос Центробежный для Воды);
- 8: внутренний диаметр обсадной трубы в дюймах (8 дюймов);
- 16: номинальная подача, в м³/час;
- 140: номинальный напор, в м.

Диапазон параметров
- подача: 12-21 м³/час;
- напор: 148-127 м.
Корпус насоса ЭЦВ 8-16-140 изготовлен из углеродистой стали, направляющий аппарат, рабочее колесо, армированное нержавеющей сталью по запатентованной технологии, из высококачественной пластмассы.
Насос оборудован резинометаллическими подшипниками.

Количество пусков насоса не более 6 раз за 1 час. Метод пуска - прямой (DOL). Номинальный ток 25А.
Мощность электродвигателя электронасосного агрегата ЭЦВ 8-16-140 со степенью защиты IP68 - 11 квт.
КПД электронасоса 50%.
Напорный патрубок насоса имеет внутреннюю резьбу G-2-В ГОСТ 6357-73.

По желанию покупателя за отдельную плату для многоступенчатого вертикального электронасоса ЭЦВ могут быть поставлены переходные втулки с резьбы с G2 1/2-В на G2-В и с G3-В на G2 1/2-В, а также переходники с резьбы Сп-114-Д ГОСТ633-80 на фланец.

Погружной насос ЭЦВ 8-16-140 широко используется для промышленного, городского, сельского водоснабжения, перекачивая воду из артезианских скважин. Насос может использоваться для орошения садов, полей и др.

Технические характеристики погружного вертикального насоса ЭЦВ 8-16-140, предназначенного для подъема чистой воды из артезианской скважины.
Вертикальный погружной центробежный насос типа ЭЦВ состоит из многоступенчатого насоса и водонаполненного трехфазного асинхронного электродвигателя серии ПЭДВ 6-11 мощностью 11 квт. Корпуса двигателя и насоса изготовлены из прочной углеродистой стали.
Многоступенчатый погружной насос ЭЦВ перекачивает чистую воду из артезианской скважины максимальной температурой 25°C.

ВНИМАНИЕ!!!
Многоступенчатый погружной насос ЭЦВ 8-16-140 должен эксплуатироваться при полном погружении в перекачиваемую воду. Рисунок 1: напорные характеристики - центробежный насос ЭЦВ 8-16-140.

Рисунок 2: габаритные и присоединительные размеры погружного электронасоса ЭЦВ 8-16-140.

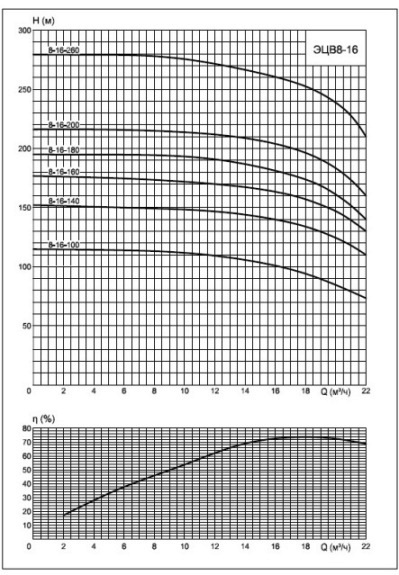

Рис.1 Напорные характеристики насоса


Рис.2 Габаритно-присоединительные размеры агрегата ЭЦВ 8-16-140

В нашей организации для вертикального погружного насоса ЭЦВ 8-16-140 можно приобрести станции управления и защиты СУЗ-40 (10-40А) или "Лоцман+" 40 (2-40А). Станции необходимы для автоматического управления электронасосом и для защиты насоса в режиме водоподъема.
