Скважинный насос ЭЦВ погружной ЭЦВ 6-25-100

Вертикальный многоступенчатый погружной насос ЭЦВ 6-25-100 используется для перекачивания чистой воды из артезианских скважин с внутренним диаметром обсадной трубы 6 дюймов.
В составе электронасосного агрегата ЭЦВ 6-25-100:
- погружной центробежный насос марки ЭЦВ;
- погружной водонаполненный электродвигатель ПЭДВ с короткозамкнутым ротором, где П - погружной, ЭД - электродвигатель, В - водонаполненный.

В стандартном исполнении для привода насоса ЭЦВ 6-25-100 применяют асинхронный электродвигатель ПЭДВ 6-11, мощностью 11,0 квт.
Многоступенчатый вертикальный погружной насос и электродвигатель ПЭДВ в насосном агрегате соединяются друг с другом посредством жесткой муфты.

Погружные насосы многоступенчатые ЭЦВ 6-25-100 перекачивают из артезианской скважины чистую воду со следующими характеристиками: максимальный сухой остаток (общая минерализация) 1500 мг/л, водородный показатель (рН) в интервале 6,5 ... 9,5, максимальная температура воды до 25°C, количество по массе твердых механических примесей - максимум 0,01%.
Содержание химических элементов в перекачиваемой погружным вертикальным электронасосом ЭЦВ 6-25-100 не должно превышать: сульфатов 500 мг/л, хлоридов - 350 мг/л, сероводорода 1,5 мг/л.

Общие характеристики
В каждой ступени многоступенчатых насосов погружных марки ЭЦВ 6-25-100 располагаются - рабочее колесо, лопаточный отвод, обойма. Рабочее колесо и отвод изготавливаются из высокопрочной пластмассы.
Внизу погружного насосного агрегата расположен сетчатый фильтр, который предохраняет насос ЭЦВ 6-25-100 от крупных взвешенных частиц из перекачиваемой воды.
Роторы приводного двигателя ПЭДВ 6-11 и насоса расположены в резинометаллических подшипниках. "Беличья клетка" ротора выполнена из меди. Упорный подшипник двигателя ПЭДВ насоса, воспринимающий осевую нагрузку, размещен в нижней части.
Охлаждение работающего электродвигателя агрегата ЭЦВ 6-25-100 производится перекачиваемой водой.
Погружные насосы не могут работать без перекачиваемой воды ("всухую"). Даже временная работа без воды может нанести повреждение подшипникам обмотки двигателя ПЭДВ и вывести электронасос из строя.

Условное обозначение, параметры
ЭЦВ 6-25-100, где:
- ЭЦВ: тип электронасоса (Электронасос Центробежный для Воды);
- 6: внутренний диаметр обсадной трубы в дюймах (6 дюймов);
- 25: номинальная подача, в м³/час;
- 100: номинальный напор, в м.

Диапазон параметров
- подача: 20 - 30 м³/час;
- напор: 120-75 м.
Корпус насоса ЭЦВ 6-25-100 выполнен из прочной углеродистой стали, направляющий аппарат, рабочее колесо из высококачественной пластмассы. Для повышения прочности рабочее колесо армировано нержавеющей сталью по запатентованной технологии.
Насос оборудован резинометаллическими подшипниками.

Количество пусков насоса не более 6 раз за 1 час. Метод пуска - прямой (DOL). Номинальный ток 23А.
Мощность электродвигателя для комплектации электронасоса ЭЦВ 6-25-100 в стандартном исполнении - 11,0 квт. Степень защиты двигателя IP68.
КПД электронасосного агрегата 57%.
Напорный патрубок насоса имеет внутреннюю резьбу G-2-В ГОСТ 6357-73.

По просьбе заказчика за отдельную плату для вертикального многоступенчатого агрегата ЭЦВ 6-25-100 могут поставляться переходные втулки с резьбы с G2 1/2-В на G2-В и с G3-В на G2 1/2-В, а также переходники с резьбы Сп-114-Д ГОСТ633-80 на фланец.

Погружной насос ЭЦВ 6-25-100 нашел широкое применение в городском, промышленном, сельском водоснабжении для перекачивания чистой воды из артезианских скважин. Электронасос может применяться для орошения садов, полей и др.

Технические характеристики погружного многоступенчатого насоса ЭЦВ 6-25-100 вертикальной конструкции, используемого для подачи чистой воды из артезианской скважины.
Погружной вертикальной конструкции центробежный насос ЭЦВ состоит из многоступенчатого насоса и водозаполненного трехфазного асинхронного электродвигателя ПЭДВ 6-11 мощностью 11 квт. Корпус электродвигателя и корпус насоса изготовлены из прочной углеродистой стали.
Вертикальный погружной насос ЭЦВ подает чистую воду из артезианской скважины температурой, не превышающей 25°C.

ВНИМАНИЕ!!!
Погружной насос вертикальный ЭЦВ 6-25-100 можно эксплуатировать только при полном погружении в перекачиваемую воду. Рисунок 1: напорные характеристики - центробежный насос ЭЦВ 6-25-100.

Рисунок 2: габаритные и присоединительные размеры электронасоса погружного ЭЦВ 6-25-100.

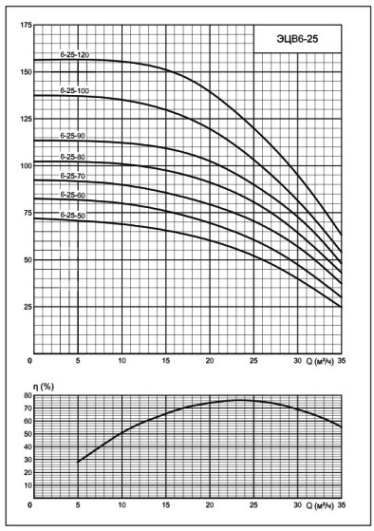

Рис.1 Напорные характеристики насоса


Рис.2 Габаритно-присоединительные размеры агрегата ЭЦВ 6-25-100

В нашей компании для многоступенчатого погружного насоса ЭЦВ 6-25-100 можно купить станции управления и защиты СУЗ-40 (10-40А) или "Лоцман+" 40 (2-40А), которые необходимы для автоматического управления электронасосом и для защиты насоса в режиме водоподъема.
