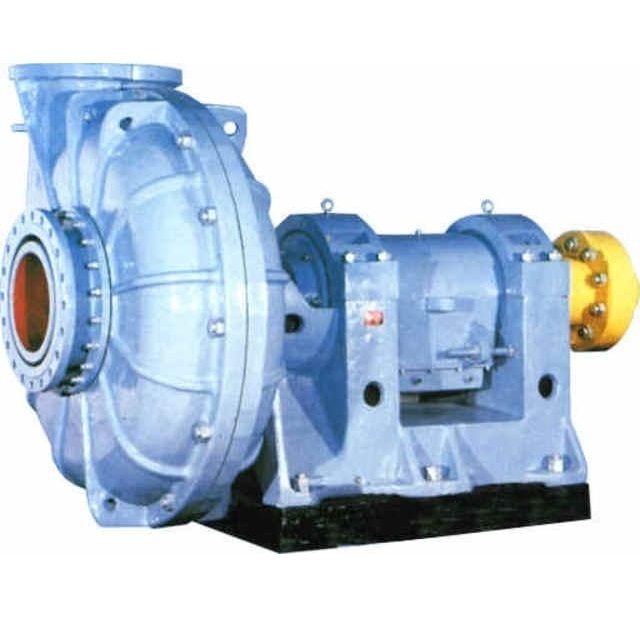

Грунтовой насос ГРАТ 170/40-II-2,2

Грунтовый насос ГРАТ 170/40-II-2,2 цена указана с двигателем

Назначение: перекачивание высокоабразивных гидросмесей. Грунтовые насосы представляют собой консольные одноступенчатые центробежные насосы  с приводом от электродвигателя через упругую муфту. Насосы типа ГрАТ, ГрАК и агрегаты на их базе предназначены для перекачивания высокоабразивных гидросмесей (песчаных, гравийных, продуктов флотации руд и др.) с рекомендуемой плотностью до 2200 кг/м 3, водородным показателем среды рН от 6 до 12, максимальным размером твердых частиц 12мм, объемной концентрацией твердых включений до 40% (твердость включений до 11000 МПа), температурой от +5 до +60˚С.
Агрегаты предназначены для эксплуатации в отапливаемых помещениях, или в не отапливаемых помещениях и под навесом при температуре окружающего воздуха от - 20° до + 40° С. Насосы типа ГрАТ - центробежные горизонтальные одноступенчатые консольные с осевым подводом гидросмеси к рабочему колесу, напорный патрубок регулируется с шагом 30° в плоскости перпендикулярной оси вала.
Насос ГрАТ170/40 значительно усиленной конструкции для противодействия высоко абразивной гидросмеси и пропуска достаточно крупных включений.  Рабочее колесо закрытого типа.

Грунтовый насос ГрАТ170/40 предназначены для перекачивания гидросмесей почвы, руды, шлака и горных пород с водородным показателем рН 6 - 8, плотностью до 1300кг/м³, с температурой до 70°С.

По конструктивному исполнению грунтовые насосы изготавливаются:

• с увеличенными размерами проходного сечения на 25% по сравнению с номиналом (У);
• с применением износостойкого сплава ИЧХ28М2 (А);
• с уменьшенным проходным сечением на 15% от номинала (О)
• с деталями из износостойких металлов, резины (Р),
• из абразивных материалов - корунд на органической связке (К);
• одно (Л) - и двухкорпусными (Т)
• из износостойкого металла; с сальниковым, торцевых (Б), манжетным (М) и комбинированным (С) уплотнением вала.

Грутовые насосы всех типов изготавливаются с горизонтальным и вертикальным (В) расположением вала.

Характеристики насоса:
· подача 170 м³/час;
· напор 40 м;
· электродвигатель 90 квт (1500 об/мин);
· масса электронасоса - 1650 кг; насоса - 950 кг.
· производитель НПО "Уралгидропром".

Общие сведения

Насос грунтовый ГРАТ 170/40-II-2,2- консольный центробежный насос с односторонним подводом перекачиваемой абразивной гидросмеси.
Конструктивно - горизонтального типа, с внутренним корпусом из износостойкого сплава, одноступенчатый насос.

Для осуществления привода насоса  ГРАТ 170/40-II-2,2 используется асинхронный, трехфазный, с короткозамкнутым ротором, электродвигатель общепромышленного назначения.

Область применения, перекачиваемые ГРАТ 170/40-II-2,2 среды

Грунтовые насосы ГРАТ 170/40-II-2,2 применяются в различных отраслях промышленности (горной, горнорудной, металлургической, строительной и других), для перекачивания абразивных гидросмесей, включая продукты глиноземного производства, продукты обогащения руд, песчаные гидросмеси и др.

Насос ГРАТ 170/40-II-2,2  перекачивает высокоабразивные гидросмеси и различные жидкости со следующими параметрами:
- максимальная плотность, перекачиваемых ГРАТ 170/40-II-2,2 гидросмесей, не более 1600 кг/м³;
- температура смесей в диапазоне от плюс 5° (278К) до плюс 70° (343К);
- водородный показатель (pH) от 6,0 до 12,0;
- максимальное объемное количество твердых частиц в гидросмеси 30%;
- крупность твердых частиц не более 6 мм;
- максимальная микротвердость твердых частиц 11000 МПа. Конструктивное устройство

Насос ГРАТ 170/40-II-2,2 - консольного типа, одноступенчатый, горизонтальный, центробежный, двухкорпусной, с односторонним подводом перекачиваемой высокоабразивной гидросмеси к рабочему колесу. Насос комплектуется закрытым рабочим колесом с мощными отбойными лопатками.

Привод грунтового одноступенчатого насоса ГРАТ 170/40-II-2,2 - общепромышленного назначения трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Соединения двигателя с насосом обеспечивается при помощи муфты или клиноременной передачи.

Для изготовления материалов проточной части ГРАТ 170/40-II-2,2  используется износостойкий сплав ИЧХ28Н2.

Для обеспечения защиты от протечек перекачиваемой гидросмеси ГРАТ 170/40-II-2,2, в месте выхода вала из корпуса насоса, комплектуется сальниковым уплотнением вала с подводом к сальнику промывочной жидкости.

Насос ГРАТ 170/40-II-2,2 производится только в общепромышленном исполнении и поэтому не предназначается для перекачивания жидкостей во взрыво- и пожароопасных помещениях и условиях.

Климатического исполнение грунтового насоса ГРАТ 170/40/I-1.6 - УХЛ, категория размещения 4 (по ГОСТ 15150-69).
