Фекальный насос ЦМК

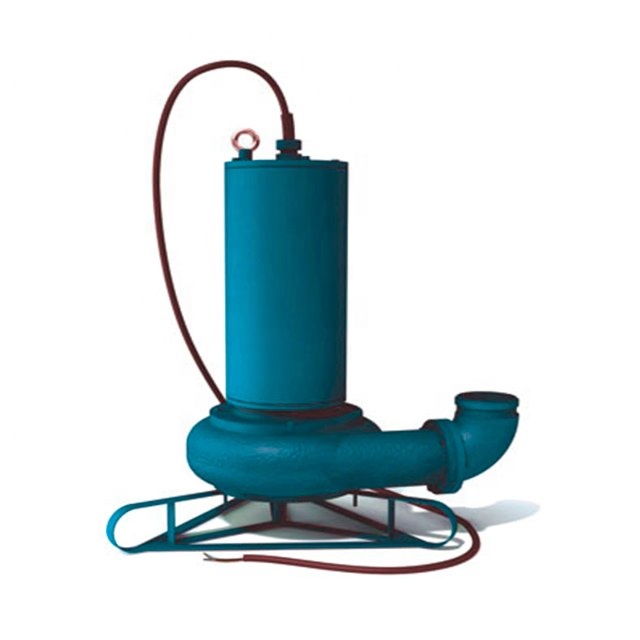

Насос ЦМК 80-70 от УГП - фекально-погружной канализационный электронасос мобильного (передвижного) исполнения со встроенным электродвигателем

характеристики

• ЦМК 80-70 - дословно это центробежный, моноблочный, канализационный насос, который применяется в таких случаях как откачка сточных (загрязненных) жидкостей, как на производственных предприятиях, так и в быту (сад, ферма и т.п.), также встречается в  проточных и стационарных системах канализации.



  Технические характеристики и габаритные размеры насоса ЦМК 80-70

  Марка насоса

  Номин. подача, м³/ч

  Номин. напор, м

  Подпор не менее, м

  Электродвигатель

  Габаритные размеры, мм

  Масса, кг

  кВт

  об/мин

  ток, А

  Max. поперечный размер L, мм

  Высота H, мм

  Диаметр патрубка Dу, мм

  Присоединительный диаметр  D, мм

  Размер отверстий для резьб, М, мм

  Количество отверстий

  ЦМК 80-70

  80

  70

  0,9

  45

  3000

  80

  510

  1125

  80

  160

  20

Насосы «ЦМФ», «ЦМК», «НПК» являются погружными моноблочными центробежными агрегатами, осуществляют перекачивание и/или откачку городских, производственных сточных масс или фекальной жидкости. Для исправной и долговечной работы, качество перекачиваемой воды по химико-физическим свойствам не должно превышать: температура до +45°С, массовая доля твердых примесей до 6%, размером до 15-20мм и длинной до 100мм, плотность до 1100кг/м3, с рН 6-8.
Устройство насоса

Конструкция проточной части погружного фекального насоса выполнена из стали 20Х12Л-Ш и представляет собой рукав, соединенный с насосом с помощью хомута. Основными рабочими узлами являются: электродвигатель асинхронный трехфазный с короткозамкнутым ротором и рабочее колесо, которое выполнено из чугуна, а также улитка. Благодаря системе уплотнений (двойное торцевое в масляном картере), полностью исключаются внутренние и внешние протечки.

Для перекачивания воды с крупными включениями (от 40 до 80мм), насос может быть укомплектован специальным механизмом - измельчитель (насосы с ножом).
При монтажной работе, оборудование может быть установлено на специальной фундаментной платформе (опоре) или мобильным, опустив агрегат вертикально (полностью или частично) на дно предполагаемой емкости. Минимальная глубина погружения — 30 см.

Все электронасосы  ЦМК 80/70 выполнены по ГОСТ 15150-69 и выпускаются в климатическом исполнении У.

Показатели и параметры перекачиваемых сред

Показатели промышленных и бытовых стоков	Ед.изм.	Параметры
- температура, не выше	°С	45
- водородный показатель, диапазон	pH	6...8
- плотность стоков, не более	кг/м³	1050
- объемная концентрация частиц абразивного типа, до	%	1
- размер частиц абразивного типа, максимально	мм	5
- размер механических частиц неабразивного типа, максимально	мм	20
- плотность механических абразивных частиц, до	кг/м³	2500

Фекальные насосы типа Насос ЦМК 80/70  не предназначены для эксплуатации во взрыво-и пожароопасных помещениях и условиях.

Конструктивное устройство ЦМК 80/70

Для осуществления привода канализационных насосов ЦМК 80/70 используются асинхронные герметизированные встроенные электродвигатели.

В состав насоса входят:
- вертикальный моноблочный одноступенчатый центробежный насос рабочим колесом открытого типа;
- трехфазный герметизированный с короткозамкнутым ротором асинхронный электродвигатель  (3000 об/мин).
По специальному заказу возможна комплектация насоса ножом измельчителем. Нож измельчитель, которым оснащается насос ЦМК 80/70 c ножом, служит для измельчения крупных неабразивных частиц.

В качестве материалов проточных деталей насоса применяется чугун.
Электронасос ЦМК 80/70 комплектуется герметизирующим узлом, обеспечивающим защиту внутренней полости двигателя.
В составе герметизирующего узла - торцовое уплотнение, разделительная камера с изоляционным маслом, резиновая армированная манжета. Объем масла в разделительной камере 0,5 л.

Ротор насоса вращается в двух шарикоподшипниках. Рабочее колесо крепится консольно. Излив насоса нижний. Режим работы электронасоса продолжительный S1 (ГОСТ 183-74).

Насос ЦМК 80/70 погружается в перекачиваемую среду насосной частью вертикально вниз. Погружение частичное или полное. Максимальная глубина погружения 5 м. Минимальная глубина погружения - 0,7 м.

Насосы используются как переносное аварийное средство для откачивания сточных вод в канализационных системах разной мощности.

Климатическое исполнение ЦМК 80/70  - У (ГОСТ 14150-69).
