Фекальный насос ЦМК

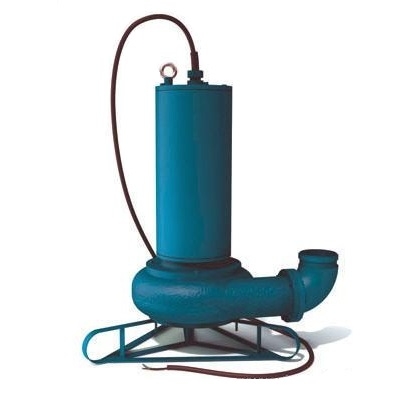

Насос  ЦМК 160-25 РМ - погружной канализационный электронасос передвижного (мобильного) исполнения со встроенным электродвигателем

По конструкции - одноступенчатый центробежный насос моноблочный со спиральным отводом.

Насос ЦМК 160-25 с ножом используется для перекачивания промышленных, бытовых сточных вод, стоков с фекальными массами и других загрязненных жидкостей, содержащих абразивные и неабразивные вещества.

Показатели и параметры перекачиваемых сред ЦМК 160-25 РМ

Показатели промышленных и бытовых стоков Ед.изм. Параметры
для ЦМК 160-25 РМ
- температура, не выше °С 45
- водородный показатель, диапазон pH 6...8
- плотность стоков, не более кг/м³ 1050
- объемная концентрация частиц абразивного типа, до % 1
- размер частиц абразивного типа, максимально мм 5
- размер механических частиц неабразивного типа, максимально мм 20
- плотность механических абразивных частиц, до кг/м³ 2500
Фекальные насосы моноблочные модификации ЦМК 160-25 не эксплуатируются во взрыво-и пожароопасных помещениях и условиях.

Конструктивное устройство ЦМК 160-25 РМ

Приводом для канализационных насосов ЦМК 160-25 с ножом служат встроенные асинхронные герметизированные электродвигатели.
В состав насоса входят:
- одноступенчатый моноблочный вертикальный центробежный насос со спиральным отводом;
- герметизированный трехфазный с короткозамкнутым ротором асинхронный электродвигатель мощностью 10 квт, 3000 об/мин.

В качестве материалов проточной части используется чугун.
Электронасос ЦМК 160-25 РМ оснащен герметизирующим узлом для защиты внутренней полости двигателя от проникновения перекачиваемой жидкости.
В состав узла входят - торцовое уплотнение, разделительная камера с изоляционным маслом, резиновая армированная манжета. Количество масла в разделительной камере 0,5 л.

Ротор насоса вращается в двух шарикоподшипниках. Рабочее колесо крепится консольно. Излив насоса нижний.
Масса электронасоса в сборе не более 150 кг. КПД 60%.

Насос ЦМК 160-25 РМ погружается в перекачиваемую среду насосной частью вертикально вниз. Погружение частичное или полное. Минимальная глубина погружения - 0,9 м. Максимальная глубина погружения 5 м.

Насосы используются как аварийное средство для откачивания сточных вод в канализационных системах разной мощности.

Климатическое исполнение фекального электронасоса ЦМК 160-25 РМ с ножом - У (ГОСТ 14150-69).
