Фекальный насос ЦМК

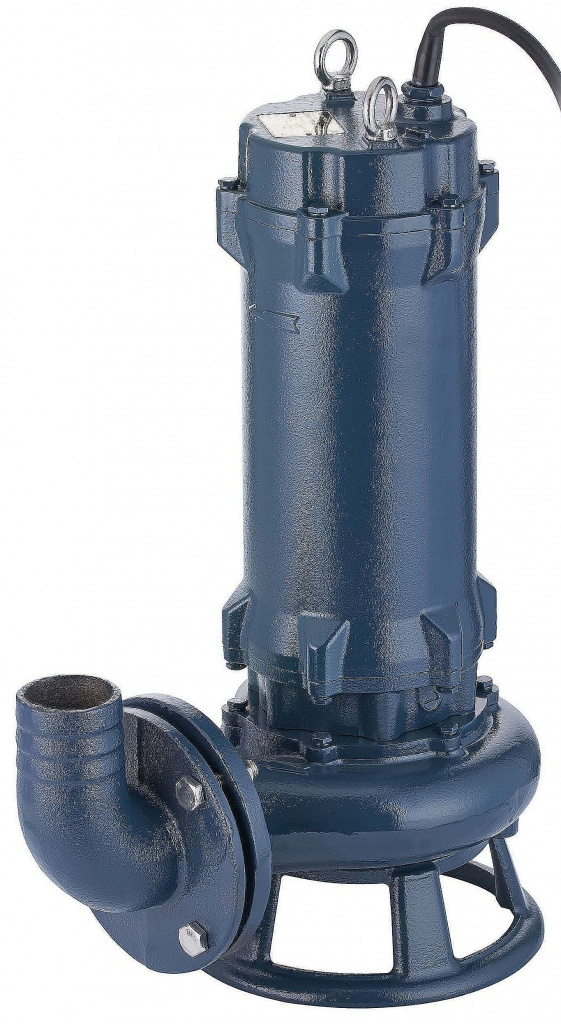

Насос ИРТЫШ погружной канализационный ЦМК 10-5 с винтом-мешалкой - канализационный погружной электронасос мобильного (переносного) исполнения со встроенным электроприводом.

По конструкции - одноступенчатый моноблочный центробежный насос.

Фекальные насосы типа ЦМК 10-10 с винтом-мешалкой нельзя эксплуатировать во взрыво-и пожароопасных помещениях и условиях.

Конструктивное устройство
Приводом для канализационных насосов ЦМК 10-10 с винтом-мешалкой служат встроенные асинхронные герметизированные электродвигатели.
В состав насоса входят:
- одноступенчатый моноблочный вертикальный центробежный насос с открытым рабочим колесом и спиральным отводом;
- герметизированный трехфазный с короткозамкнутым ротором асинхронный электродвигатель.

Описание фекального насоса ЦМК 10-5 с винтом-мешалкой

Погружной фекальный насос ЦМК 10-5 с винтом-мешалкой входит в особую группу, которую представляют фекальные насосы ЦМК, ЦМФ, НПК, предназначенные для перекачивания жидких сред с массивными загрязнениями, содержащие крупные волокнистые вещества довольно больших размеров.
Такие насосы объединены под общим названием - погружные фекальные насосы.

В зависимости от модели погружные фекальные насосы НПК, ЦМК, ЦМФ перекачивают жидкие среды со следующими показателями:
- температура среды: до 45°С;
- водородный показатель (pH): в пределах 6-8;
- плотность раствора: не более 1100 кг на м³;
- концентрация механических абразивных веществ: до 6%;
- диаметр волокнистых включений: до 20 мм.

Одно из преимуществ, которым обладают погружные фекальные насосы ЦМФ, НПК, ЦМК является то, что они не заменимы в экстренных аварийных ситуациях, так как практически все погружные фекальные насосы переносные (мобильные) и их можно использовать в местных, ограниченных по локализации канализационных системах.

Применение дренажного насоса ЦМК 10-5 с винтом-мешалкой

Спектр применения центробежных погружных насосов для канализации очень широк – они используются:

• на промышленных объектах и строительных площадках;
• в сфере жилищно-коммунального хозяйства;
• на животноводческих и аграрных комплексах (для осушения почвы и полива);
• в индивидуальных и фермерских хозяйствах для чистки выгребных ям, септиков, очистных емкостей;
• на подземных парковках и автомойках;
• в местах организованного отдыха (пансионаты, санатории, базы отдыха, кемпинги);
• в автономных системах канализации, на узлах утилизации бытовых отходов индивидуальных домов, коттеджей, дачных участков, коллективных загородных поселений;
• на любых объектах, где слив и отведение трубопроводов не может осуществляться самотеком;
• для аварийного и разового осушения подвалов, погребов, канализационных колодцев, траншей.

Конструкция погружного насоса ЦМК 10-5 с винтом-мешалкой

Вертикальный погружной канализационный электронасос ЦМК включает в состав: моноблочный одноступенчатый центробежный насос с режущим ножом (измельчителем) и встроенный герметизированный электропривод. В качестве электропривода используют асинхронный трехфазный электродвигатель с короткозамкнутым ротором. Рабочее колеса насоса ЦМК консольно крепится на валу электродвигателя. Ротор вращается в двух шарикоподшипниках.

Герметизация внутренней полости электропривода ЦМК от перекачиваемых масс производится узлом, в составе торцового уплотнения, разделительной камеры, заполненной изоляционным маслом в объеме 0,5 л и армированной резиновой манжеты.

Материал проточной части насоса - чугун.

Насос ЦМК устанавливают вертикально насосной частью вниз в перекачиваемую среду. Погружение насоса частичное или полное. Глубина погружения зависит от марки насоса.
Минимальная глубина погружения находится в диапазоне от 04 до 0,9 м.

Насос ЦМК входит в состав запасного аварийного оборудования и используется для откачивания сточных вод при аварийной ситуации в канализационных системах.

Конструктивно насосы ЦМК - моноблочные, одноступенчатые вертикальной конструкции. Насос модификации ЦМК относится к передвижному насосному оборудованию, применяется для перекачивания промышленных и бытовых стоков, фекальных вод. Не используются для перекачивания жидкостей в пожаро и взрывоопасных условиях.

Для привода насосных агрегатов ЦМК используют встроенные электродвигатели.Типоразмер электропривода насоса - трехфазный с короткозамкнутым ротором герметизированный асинхронный двигатель.

Преимущества канализационного насоса ЦМК 10-5 с винтом-мешалкой

Покупатели зачастую отдают предпочтение электронасосам типа "ЦМФ", "ЦМК", "НПК" ввиду того, что они надежны и функциональны. К числу плюсов можно отнести также:

• продуманную конструкцию и высокое качество сборки;
• надежность и качество в сложных эксплуатационных условиях;
• компактность и простота эксплуатации – в моноблочной конструкции мотор крепится напрямую к корпусу насоса;
• длительная эксплуатация без засоров;
• простота и легкость транспортировки, установки, монтажа, ремонта, извлечения;
• доступную цену;
• высокий КПД.

Расшифровка насоса ЦМК

Насос ЦМК 16-27 М

Ц - центробежный
М - моноблочный
К - канализационный
16 - производительность куб/м.час
27 - напор в, метрах
М - модифицированный.

ГОСТ

•
  ГОСТ 20763-85. Электронасосы центробежные погружные для загрязненных вод. Основные параметры



•
  ГОСТ 27854-88. (СТ СЭВ 6049-87) Насосы динамические. Ряды основных параметров



•
  ГОСТ 31840-2012. Насосы погружные и агрегаты насосные. Требования безопасности



•
  ГОСТ Р 54804-2011 (ИСО 99081993). Насосы центробежные. Технические требования. Класс III



•
  ГОСТ Р 54806-2011. Насосы центробежные. Технические требования. Класс I
