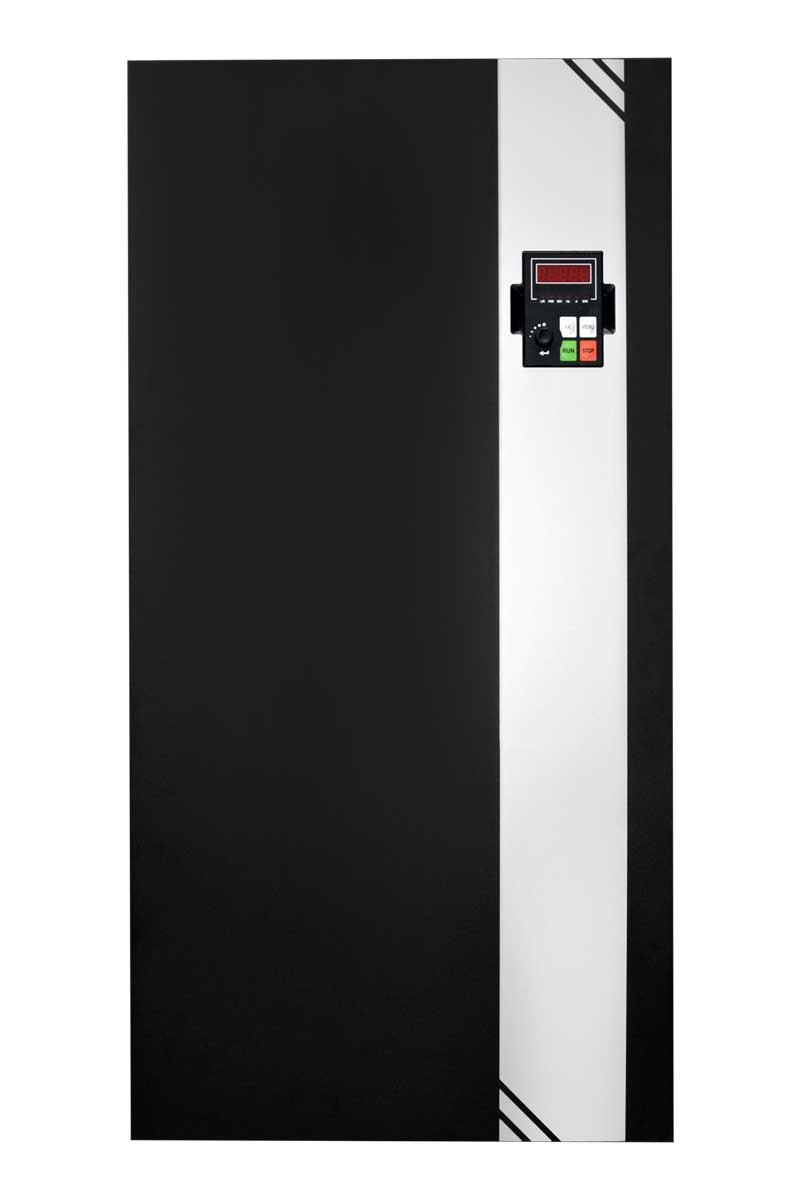

Частотный преобразователь AD80-4T185-2 3х380В, 185кВт, 350А

Преобразователь частоты, 3х380В, 185кВт, 350А, IP20, ЭМС С3 AD80-4T185-2 Optimus Drive

Основные функции и характеристики частотников

Регулирование скорости асинхронных и синхронных двигателей с постоянными магнитами (СДПМ)
Перегрузочная способность 150% в течение 60 сек
Регулирование момента асинхронных двигателей
Поддержание регулируемого параметра (давления, температуры)
Торможение постоянным током
Векторный и скалярный режимы работы
Защита двигателя
Встроенный тормозной модуль до 30 кВт включительно
Съемный пульт с возможностью выноса
Дискретный потенциометр задания на пульте
Защитное покрытие плат 3C3
Встроенный фильтр ЭМС стандарта С3
Гарантия 3 года

Технические характеристики модели AD80-4T185-2

Характеристика	Значение
Напряжение питания, В	3x380~480
Подключаемые двигатели	Асинхронные, СДПМ
Номинальная мощность двигателя, кВт	185
Номинальный выходной ток, A	350
Максимальная выходная частота, Гц	590
Перегрузочная способность	150% 60 сек, 180% 3 сек
Максимальный ток двигателя (в течение 1 мин)	525
Дискретные входы, шт.	5 (NPN/PNP)
Дискретные выходы типа открытый коллектор, шт.	1
Релейные выходы	1 НО, 1 перекл.
Аналоговые входы, шт.	2 х 0-10В/4-20мА
Аналоговые выходы, шт.	2 х 0-10В, 4-20мА
Интерфейс RS-485	Встроенный, протокол Modbus RTU
Режимы управления	Скалярный (V/F), векторный без ОС (SVC)
Встроенный тормозной модуль	Нет
Возможность подключения энкодера	Нет
Фильтр ЭМС	Встроенный, класс C3
Класс защиты	IP20
Рабочая температура	-10 ~ 45°C, от 40°С – снижение номинальных характеристик
Монтаж на DIN-рейку	Нет
Вынос пульта управления	Да, подключение через патч-корд, длина до 5 м
Габариты, мм	395x800x310
Масса нетто, кг	52.3




Примечание: перечисленные характеристики актуальны для версии прошивки от V0.45

Габариты и вес AD80-4T185-2



Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP

Схема подключения частотника электродвигателя






Периферийные устройства дополняющие частотные преобразователи






Тормозной модуль CDBR-4220

Тормозной резистор (ПВ10%) RXLG2.0KW50RJ, 10 параллельно

Сетевой дроссель YBACL-500A-EISA-0.028mH
РЧ фильтр RFI4C600N99
Моторный дроссель YBOCL-350A-EISA-0.02mH
Синус-фильтр SFR-0390-0M17-0.4SA

Оптом от 3 штук и в розницу, доставляем преобразователи частоты любых марок быстро с собственных складов и по всей России!

На частотные преобразователи Optimus Drive ООО "ТехЭксперт" дает свою, увеличенную гарантию дополнительно к гарантии в 3 года от производителя: всего в общем - вы получаете на частотник беспрецедентные 5 лет гарантии!




Документ	Язык	Категория	Размер	Дата
	2D чертежи для ПЧ AD80	EN	Чертежи	3.68Mb	25/11/2025
	3D чертежи для серии ПЧ AD80	EN	Чертежи	59.28Mb	25/11/2025
	Преобразователи частоты серий AD30, AD80, AD800, AD800P. Каталог	RU	Рекламные материалы	0Mb	21/01/2026
	Руководство по работе с программой ABC Drive Studio	RU	Руководства пользователя	0.86Mb	01/10/2023
	Программа ABC Drive Studio	EN	Программное обеспечение	15.26Mb	11/12/2024
	Декларация о соответствии на ПЧ серии AD80, AD800, AD800B, AD800P (pdf, рус)	RU	Сертификаты	2.5Mb	15/05/2024
	Руководство пользователя на ПЧ серии AD80 (pdf, рус)	RU	Руководства пользователя	5.41Mb	01/08/2025
	Краткое руководство пользователя на ПЧ серии AD80 (pdf, рус)	RU	Руководства пользователя	1.23Mb	01/08/2025




Серия AD80 - это преобразователи частоты с расширенным набором функций для применения в различных механизмах.

Основные функции и характеристики

Регулирование скорости асинхронных двигателей
Поддержание регулируемого параметра (давления, температуры)
Торможение постоянным током
Векторный и скалярный режимы работы
Защита двигателя
Встроенный тормозной модуль
Два дискретных выхода (1 реле, 1 транзисторный) (кроме моделей без суфффикса -2 в конце обозначения модели)
Съемный пульт с возможностью выноса
Потенциометр задания на пульте
Встроенный фильтр ЭМС стандарта С3

Дополнительные функции

Автонастройка на двигатель
Автопуск при подаче питания и перебоях в сети
Останов насоса при отсутствии расхода (спящий режим)
Энергосберегающий режим
Встроенный ПЛК (работа в цикле по фиксированным скоростям)
Встроенный порт Modbus
Защитное покрытие плат 3C3
3 года гарантии

Параметры серии частотных преобразователей производителя Optimus Prime Универсальные преобразователи частоты AD80:

Параметры		Значение
Входные характеристики	Напряжение	1 фаза 200~240 В -15%~+10% 3 фазы 380~480 В -15%~+10%
	Частота	50/60 Гц±5%
	Дисбаланс	3%
Выходные характеристики	Напряжение	3 фазы, 0~100% входного напряжения
	Частота	0~400 Гц
Характеристики управления	Метод управления	V/F, Векторный
	Двигатель	Асинхронный
	Пусковой момент	0,5 Гц 150%
	Перегрузочная способность	150% 60 сек, 180% 3 сек
	Частота ШИМ	2~10 кГц
	Разрешение по скорости	Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения
	Погрешность по скорости в открытом контуре скорости	±0,5% от номинальной скорости
	Источник команд	Пульт управления, дискретные входы, последовательная связь
	Источник задания	Пульт управления, аналоговые входы, последовательная связь
	Задание разгона / замедления	4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Основные функции	Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.
Функции управления	Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты	Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.
Условия эксплуатации	Уровень защиты	IP20
	Защитное покрытие плат	3C3
	Рабочая температура	Рабочий диапазон: -10~ 45°C, номинальный ток до 40°C, выше со снижением характеристик
	Влажность	5%-85% (без образования конденсата до 95%)
	Вибрации	1,14g
	Высота установки	1000 м, от 1000 м со снижением номинальных характеристик
	Длина моторного кабеля	Экранированный кабель: до 50 м; неэкранированный кабель: до 100 м




Программное обеспечение

Настройка преобразователя значительно упрощаются с помощью программы ABC Drive Studio. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:

Удобно настраивать параметры с ПК
Сохранять все настройки в файл для создания резервных копий
Быстро копировать конфигурации и переносить их между несколькими преобразователями
Просматривать журнал аварий и предупреждений с расшифровками
Вести мониторинг в реальном времени, строить графики и архивировать данные одновременно по 10 параметрам





Комплектация ЧП

Преобразователь частоты
Краткое руководство по эксплуатации

Документация по преобразователям частот:

	Руководство по эксплуатации
	Каталог ПЧ
	Декларация о соответствии EAC
