| Характеристика | Значение |
| Напряжение питания, В | 3x380~480 |
| Подключаемые двигатели | Асинхронные, СДПМ |
| Номинальная мощность двигателя, кВт | 5.5 |
| Номинальный выходной ток, A | 12 |
| Максимальная выходная частота, Гц | 590 |
| Перегрузочная способность | 150% 60 сек, 180% 3 сек |
| Максимальный ток двигателя (в течение 1 мин) | 18 |
| Дискретные входы, шт. | 5 (NPN/PNP) |
| Дискретные выходы типа открытый коллектор, шт. | 1 |
| Релейные выходы | 1 перекл. |
| Аналоговые входы, шт. | 2 х 0-10В/4-20мА |
| Аналоговые выходы, шт. | 1 х 0-10В/4-20мА |
| Интерфейс RS-485 | Встроенный, протокол Modbus RTU |
| Режимы управления | Скалярный (V/F), векторный без ОС (SVC) |
| Встроенный тормозной модуль | Да |
| Возможность подключения энкодера | Нет |
| Фильтр ЭМС | Встроенный, класс C3 |
| Класс защиты | IP20 |
| Рабочая температура | -10 ~ 45°C, от 40°С – снижение номинальных характеристик |
| Монтаж на DIN-рейку | Нет |
| Вынос пульта управления | Да, подключение через патч-корд, длина до 5 м |
| Габариты, мм | 100x250x164 |
| Масса нетто, кг | 1.94 |
Примечание: перечисленные характеристики актуальны для версии прошивки от V0.45
Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP
Встроенный тормозной модуль
Тормозной резистор (ПВ10%) RXLG1.5KW75RJ
Сетевой дроссель YBACL-20A-EISA-0.7mH
РЧ фильтр RFI4C20N6
Моторный дроссель YBOCL-15A-EISA-0.467mH
Синус-фильтр SFR-0015-4M00-0.4SC
Ферритовые кольца T68x44x13.5C GH5
Настройка преобразователя значительно упрощаются с помощью программы ABC Drive Studio. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:
|
|
Руководство по эксплуатации |
|
|
Каталог ПЧ |
|
|
Декларация о соответствии EAC |
| Характеристика | Значение |
| Напряжение питания, В | 3x380~480 |
| Подключаемые двигатели | Асинхронные, СДПМ |
| Номинальная мощность двигателя, кВт | 5.5 |
| Номинальный выходной ток, A | 12 |
| Максимальная выходная частота, Гц | 590 |
| Перегрузочная способность | 150% 60 сек, 180% 3 сек |
| Максимальный ток двигателя (в течение 1 мин) | 18 |
| Дискретные входы, шт. | 5 (NPN/PNP) |
| Дискретные выходы типа открытый коллектор, шт. | 1 |
| Релейные выходы | 1 перекл. |
| Аналоговые входы, шт. | 2 х 0-10В/4-20мА |
| Аналоговые выходы, шт. | 1 х 0-10В/4-20мА |
| Интерфейс RS-485 | Встроенный, протокол Modbus RTU |
| Режимы управления | Скалярный (V/F), векторный без ОС (SVC) |
| Встроенный тормозной модуль | Да |
| Возможность подключения энкодера | Нет |
| Фильтр ЭМС | Встроенный, класс C3 |
| Класс защиты | IP20 |
| Рабочая температура | -10 ~ 45°C, от 40°С – снижение номинальных характеристик |
| Монтаж на DIN-рейку | Нет |
| Вынос пульта управления | Да, подключение через патч-корд, длина до 5 м |
| Габариты, мм | 100x250x164 |
| Масса нетто, кг | 1.94 |
ОПЛАТА

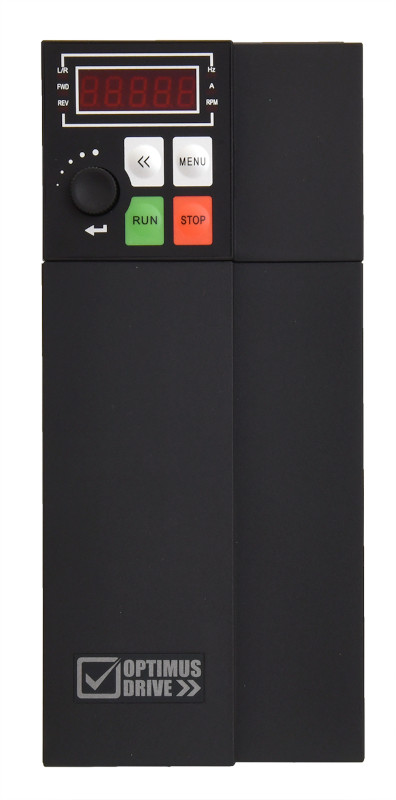

3х380В, 5.5кВт, 12А, IP20, ЭМС С3, встр. торм. ключ
3х380В, 30кВт, 61А, IP20, ЭМС С3, встр. торм. ключ
3х380В, 11кВт, 25А, IP20, ЭМС С3, встр. торм. ключ
