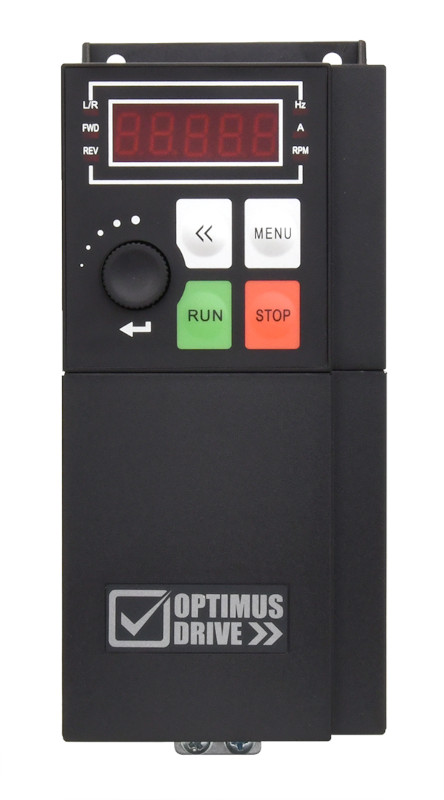

Частотный преобразователь AD80-2S1D5-2 1х220 В, 1.5 кВт, 6.8 А универсальный

Преобразователь частоты, 1х220 В, 1.5 кВт, 6.8 А, IP20, ЭМС С3, встроенный тормозной ключ AD80-2S1D5-2 Optimus Drive

Основные функции и характеристики

Регулирование скорости асинхронных и синхронных двигателей с постоянными магнитами (СДПМ)
Перегрузочная способность 150% в течение 60 сек
Регулирование момента асинхронных двигателей
Поддержание регулируемого параметра (давления, температуры)
Торможение постоянным током
Векторный и скалярный режимы работы
Защита двигателя
Встроенный тормозной модуль до 30 кВт включительно
Съемный пульт с возможностью выноса
Дискретный потенциометр задания на пульте
Защитное покрытие плат 3C3
Встроенный фильтр ЭМС стандарта С3
Гарантия 3 года



Технические характеристики модели AD80-2S1D5-2

Характеристика	Значение
Напряжение питания, В	1x200~240
Подключаемые двигатели	Асинхронные, СДПМ
Номинальная мощность двигателя, кВт	1.5
Номинальный выходной ток, A	6.8
Максимальная выходная частота, Гц	590
Перегрузочная способность	150% 60 сек, 180% 3 сек
Максимальный ток двигателя (в течение 1 мин)	10.2
Дискретные входы, шт.	5 (NPN/PNP)
Дискретные выходы типа открытый коллектор, шт.	1
Релейные выходы	1 перекл.
Аналоговые входы, шт.	2 х 0-10В/4-20мА
Аналоговые выходы, шт.	1 х 0-10В/4-20мА
Интерфейс RS-485	Встроенный, протокол Modbus RTU
Режимы управления	Скалярный (V/F), векторный без ОС (SVC)
Встроенный тормозной модуль	Да
Возможность подключения энкодера	Нет
Фильтр ЭМС	Встроенный, класс C3
Класс защиты	IP20
Рабочая температура	-10 ~ 45°C, от 40°С – снижение номинальных характеристик
Монтаж на DIN-рейку	Нет
Вынос пульта управления	Да, подключение через патч-корд, длина до 5 м
Габариты, мм	72x170x138
Масса нетто, кг	0.9




Примечание: перечисленные характеристики актуальны для версии прошивки от V0.45

Габариты и вес AD80-2S1D5-2






Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP

Схема подключения



Периферийные устройства






Встроенный тормозной модуль
Тормозной резистор (ПВ10%) RXLG200W150RJ, 2 параллельно
РЧ фильтр RFD2B20N01
Моторный дроссель YBOCL-8A-EISA-0.875mH
Синус-фильтр SFR-0007-8M00-0.4SC
Ферритовые кольца T68x44x13.5C GH5

Программное обеспечение

Настройка преобразователя значительно упрощаются с помощью программы  ABC Drive Studio. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:

Удобно настраивать параметры с ПК
Сохранять все настройки в файл для создания резервных копий
Быстро копировать конфигурации и переносить их между несколькими преобразователями
Просматривать журнал аварий и предупреждений с расшифровками
Вести мониторинг в реальном времени, строить графики и архивировать данные одновременно по 10 параметрам






Комплектация

Преобразователь частоты
Краткое руководство по эксплуатации



Документация по преобразователям частот:

	Руководство по эксплуатации
	Каталог ПЧ
	Декларация о соответствии EAC
