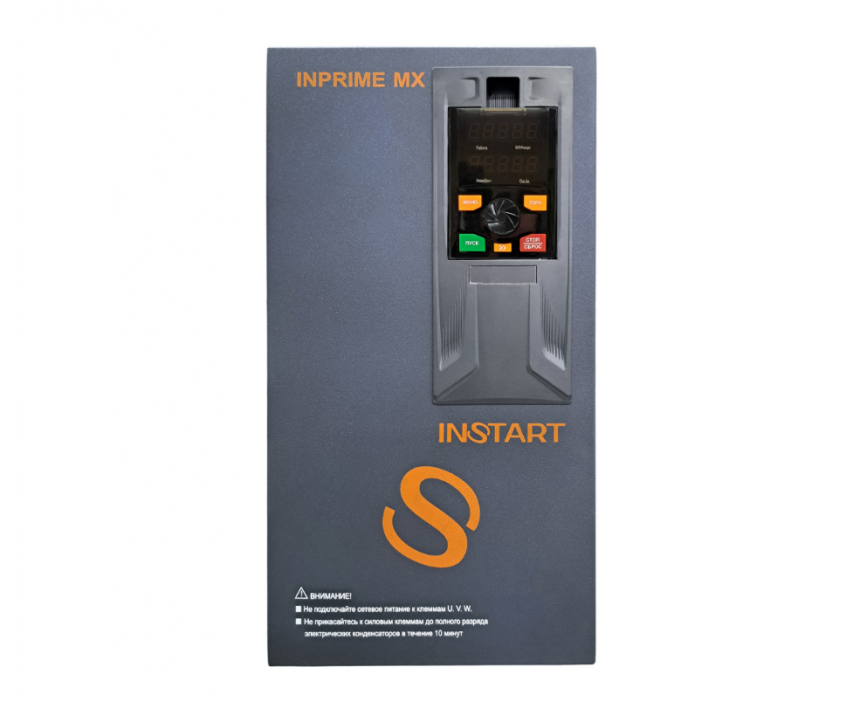

Преобразователь частоты INPRIME MX-G500/P550-4F

Преобразователь частоты INPRIME MX-G 500P550-4F  с доставкой по России и самовывозом в Москве, оптом и в розницу

Серия
INPRIME MX


Номинальный ток (А)
900A/1000A


Мощность, кВт
500кВт/550кВт


Пожарный режим
да


Степень защиты
IP20


Номинальное напряжение (U,B)
400В


Количество фаз на входе
3Ф


Количество фаз на выходе
3Ф


Частота, Гц
50/60Гц


Перегрузочная способность в течение 60 сек(G,P)
150%; 120%


Совместимый тип электродвигателя
асинхронный; синхронный


Тип панели управления
съемная


Резервное копирование с помощью панели
да


Независимое питание платы управления
да


Тип встроенного источника питания
10В DC; 24В DC


Цифровые программируемые входы
7 PNP


Аналоговые входы
2


Релейные программируемые выходы
2


Аналоговые выходы
2


Сетевой протокол
ModBUS RTU


Часы реального времени
нет


Подключение термистора ЭД
нет


Способ монтажа
напольный


Импульсные входы
1


Цифровые выходы
1


Импульсные выходы
1


Режимы управления
векторный; скалярный


Встроенный ЭМС фильтр
да


Встроенный тормозной модуль
нет


Работа с 4 насосами в каскадном режиме
нет


Программное обеспечение на ПК
нет


Тип дисплея
светодиодный (LED)


Выходная частота,Гц
0-599Гц


U2 (напряжение вторичное выходное) (В)
3(0-UвхВ)


Рабочая температура
от -10 до + 40 С


Комплектация
с удлинительным кабелем,монтажной рамкой


Ширина, мм
900мм


Высота мм
1800мм


Глубина, мм
500мм


Глубина упаковки, мм
680мм


Ширина упаковки, мм
970мм


Высота упаковки, мм
1900мм


Вес нетто, кг
294.0кг


Вес брутто, кг
344.0кг


Гарантийный срок, месяц
36


Преобразователь частоты (ПЧ) серии INPRIME MX представляет собой продвинутое цифровое решение для управления трехфазными асинхронными электродвигателями (ЭД) с короткозамкнутым ротором или синхронными электродвигателями с постоянными магнитами при входном напряжении 230 В или 400 В (зависит от модели). Преобразователь частоты подходит для управления высокодинамичными нагрузками и применениями в сложных приводных системах.

Преобразователи частоты серии INPRIME MX являются заменой  европейских брендов, так как обладают расширенным  функционалом и поддерживают различные протоколы связи.

Базовая комплектация преобразователя частоты серии INPRIME MX включает монтажную рамку и кабель 2 метра.

Отличительные особенности серии INPRIME MX

ФУНКЦИОНАЛЬНОСТЬ:

• Работа с двумя типами электродвигателями: асинхронные и синхронные  на постоянных магнитах
•  Одновременная работа с тремя платами  расширения
•  Модульная установка плат расширения
•  Поддержка ProfiBUS, ProfiNET, ModBUS RTU, CANopen, EtherCAT, ModBUS TCP/IP
•  Настраиваемая логика PNP/NPN
•  Встроенные отраслевые функции: крановые,  каскадный режим, намоточные станки и др.
•  Резервное копирование параметров с помощью  панели управления
•  Совместимость с 5-ю различными видами  энкодеров

НАДЕЖНОСТЬ:

• Встроенная плата STO во всём модельном ряду для соответствия стандартам промышленной безопасности
•  Функция «Аварийный режим работы» при переключении на резервный источник питания (ИБП)
•  Встроенный тормозной модуль в моделях до 37кВт, от 45 до 160 кВт опционально

КОМПАКТНОСТЬ:

• Форм-фактор европейского образца

БЫСТРЫЙ СТАРТ:

• Опционально подключаемая панель с интуитивно понятным меню на русском языке
•  Настраиваемый вывод параметров на панель управления

ЭФФЕКТИВНОСТЬ:

• Крутящий момент 180% на низких скоростях  в векторном режиме
•  Точность управления скоростью 1:1000 в векторном режиме с энкодером

Области применения частотного преобразователя  INPRIME MX

Серия INPRIME MX, благодаря специализированным  отраслевым функциям, может использоваться в  грузоподъёмном оборудовании во многих отраслях  промышленности: целлюлозно-бумажной, пищевой,  машиностроении, добывающей промышленности и др.

Система обозначения

1. Серия
2. Режим G − общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P − насосный
5. Мощность электродвигателя (кВт)  для насосного режима (P)
6. Номинальное напряжение:
     1: вход 1~230 (220) В, 50/60 Гц; выход 1~230 (220) В
     2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В
     3: вход 1~230 (220) В, 50/60 Гц; выход 3~400 (380) В
     4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Дополнительные опции:
     СЗС − дополнительное покрытие лаком;
     КМП-П − защитное покрытие компаундом;
     INMX-I/O, INMX-PG, INMX-DP, INMXCanopen, INMX-Profinet, INMX-TCP/IP, INMX-Ethercat – платы расширения.

*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения частотника

Схема подключения управляющих клемм серии INPRIME MX

Массогабаритные характеристики частотных преобразователей Инстарт Инпрайм МХ

Размеры

Габаритные и установочные размеры устройств серии INPRIME MX в пластмассовом корпусе (настенное исполнение), типоразмеры 1-4

Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (настенное исполнение), типоразмеры 5-13

Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (напольное исполнение), типоразмеры 14-16

			Габаритные размеры,			Тип корпуса и способ монтажа
Типоразмер	Модель	Вес нетто, кг		мм
			Ш	В	Г
1	INPRIME MX-G1.5-1B	0.82	80	200	138	Пластмассовый, настенный (на din-рейку)
	INPRIME MX-G2.2-1B	0.82
2	INPRIME MX-G4.0-1B	1.75	98	260	170
3	INPRIME MX-G5.5-1B	3.11	115	310	187	Пластмассовый, настенный
	INPRIME MX-G7.5-1B	3.11
4	INPRIME MX-G11-1B	6.2	165	395	210
5	INPRIME MX-G15-1B	11.5	220	445	220
1	INPRIME MX-G0.4-2B	0.82	80	200	138	Пластмассовый, настенный (на din-рейку)
	INPRIME MX-G0.75-2B	0.82	80	200	138
	INPRIME MX-G1.5-2B	0.82	80	200	138
	INPRIME MX-G2.2-2B	0.82	80	200	138
2	INPRIME MX-G4.0-2B	1.75	98	260	170
3	INPRIME MX-G5.5-2B	3.11	115	310	187	Пластмассовый, настенный
	INPRIME MX-G7.5-2B	3.11	115	310	187
1	INPRIME MX-G0.75-3B	0.82	80	200	138	Пластмассовый, настенный (на din-рейку)
	INPRIME MX-G1.5-3B	0.82	80	200	138
2	INPRIME MX-G2.2-3B	1.75	98	260	170
	INPRIME MX-G4.0-3B	1.75	98	260	170
3	INPRIME MX-G5.5-3B	3.11	115	310	187	Пластмассовый, настенный
	INPRIME MX-G7.5-3B	3.11	115	310	187
	INPRIME MX-G11-3B	3.11	115	310	187
4	INPRIME MX-G15-3B	6.2	165	395	210
	INPRIME MX-G18.5-3B	6.2	165	395	210
5	INPRIME MX-G22-3B	11.5	220	445	220	Металлический, настенный
	INPRIME MX-G30-3B	11.5	220	445	220
6	INPRIME MX-G37-3B	16.5	245	554	255
1	INPRIME MX-G0.75/P1.1-4B	0.82	80	200	138	Пластмассовый, настенный (на din-рейку)
	INPRIME MX-G1.1/P1.5-4B	0.82	80	200	138
	INPRIME MX-G1.5/P2.2-4B	0.82	80	200	138
	INPRIME MX-G2.2/P3.0-4B	0.82	80	200	138
	INPRIME MX-G3.0/P4.0-4B	0.82	80	200	138
2	INPRIME MX-G4.0/P5.5-4B	1.75	98	260	170
	INPRIME MX-G5.5/P7.5-4B	1.75	98	260	170
	INPRIME MX-G7.5/P11-4B	1.75	98	260	170
3	INPRIME MX-G11/P15-4B	3.11	115	310	187	Пластмассовый, настенный
	INPRIME MX-G15/P18.5-4B	3.11	115	310	187
4	INPRIME MX-G18.5/P22-4B	6.2	165	395	210
	INPRIME MX-G22/P30-4B	6.2	165	395	210
5	INPRIME MX-G30/P37-4B	11.5	220	445	220	Металлический, настенный
	INPRIME MX-G37/P45-4B	11.5	220	445	220
6	INPRIME MX-G45/P55-4BF	16.5	245	554	255
7	INPRIME MX-G55/P75-4BF	26	265	664	305
	INPRIME MX-G75/P90-4BF	26	265	664	305
8	INPRIME MX-G90/P110-4BF	38	300	789	305
	INPRIME MX-G110/P132-4BF	38	300	789	305
9	INPRIME MX-G132/P160-4BF	45	340	840	325
10	INPRIME MX-G160/P185-4BF	60	340	994	325
11	INPRIME MX-G185/P200-4F	92.5	410	1025	370
	INPRIME MX-G200/P220-4F	92.5	410	1025	370
	INPRIME MX-G220/P250-4F	92.5	410	1025	370
12	INPRIME MX-G250/P280-4F	113	470	1139	385
	INPRIME MX-G280/P315-4F	113	470	1139	385
13	INPRIME MX-G315/P355-4F	157	640	1244	395
	INPRIME MX-G355/P400-4F	157	640	1244	395
	INPRIME MX-G400/P450-4F	157	640	1244	395
	INPRIME MX-G450/P500-4F	157	640	1244	395
14	INPRIME MX-G500/P550-4F	294	900	1800	500	Металлический, напольный
	INPRIME MX-G550/P630-4F	294	900	1800	500
	INPRIME MX-G630-4F	294	900	1800	500
15	INPRIME MX-G710-4F	446	1100	2200	600
	INPRIME MX-G800-4F	446	1100	2200	600
16	INPRIME MX-G900-4F	555	1300	2300	600
	INPRIME MX-G1000-4F	555	1300	2300	600

3D модели КД на типоразмеры INPRIME MX —
447,9 мб


3D модель КД на панели управления INPRIME MX —
4,6 мб

Документация к частотникам INPRIME MX INSTART:

CANopen файл INPRIME MX 46,3 кб


EtherCAT файл INPRIME MX
50,2 кб


Modbus TCP-IP программа LAE - INPRIME MX
16,1 мб


Profibus DP файл INPRIME MX
2,2 кб


Profinet файл INPRIME MX
5,5 кб


Паспорт ПЧ серии INPRIME MX
623,1 кб


Руководство плат расширения сетевых протоколов для частотного преобразователя INPRIME MX
7,2 мб


Руководство по эксплуатации платы расширения входов/выходов для частотного преобразователя INPRIME MX INMX-I/O-A
669,5 кб


Руководство по эксплуатации преобразователей частоты серии INPRIME MX
7,6 мб


Руководство по эксплуатации энкодерных плат расширения для частотного преобразователя INPRIME MX
2 мб


Сертификат на преобразователи частоты серии INPRIME MX
276,9 кб

Модельный ряд и номинальные параметры серии INPRIME MX

Модель	Мощность двигателя*, кВт	Ток, А
	G/P	G/P
Вход: 1 фаза, 198-253 В, выход: 1 фаза, 198-253 В
INPRIME MX-G1.5-1B	1.5	7
INPRIME MX-G2.2-1B	2.2	9.6
INPRIME MX-G4.0-1B	4.0	17
INPRIME MX-G5.5-1B	5.5	25
INPRIME MX-G7.5-1B	7.5	32
INPRIME MX-G11-1B	11	45
INPRIME MX-G15-1B	15	60
Вход: 1 фаза, 198-253 В, выход: 3 фазы, 198-253 В
INPRIME MX-G0.4-2B	0.4	2.3
INPRIME MX-G0.75-2B	0.75	4.0
INPRIME MX-G1.5-2B	1.5	7.0
INPRIME MX-G2.2-2B	2.2	9.6
INPRIME MX-G4.0-2B	4.0	17
INPRIME MX-G5.5-2B	5.5	25
INPRIME MX-G7.5-2B	7.5	32
Вход: 1 фаза, 198-253 В, выход: 3 фазы, 342-440 В
INPRIME MX-G0.75-3B	0.75	2.3
INPRIME MX-G1.5-3B	1.5	3.8
INPRIME MX-G2.2-3B	2.2	5.1
INPRIME MX-G4.0-3B	4.0	9
INPRIME MX-G5.5-3B	5.5	13
INPRIME MX-G7.5-3B	7.5	17
INPRIME MX-G11-3B	11	25
INPRIME MX-G15-3B	15	32
INPRIME MX-G18.5-3B	18.5	37
INPRIME MX-G22-3B	22	45
INPRIME MX-G30-3B	30	60
INPRIME MX-G37-3B	37	75
Вход: 3 фазы, 342-440 В, выход: 3 фазы, 342-440 В
INPRIME MX-G0.75/P1.1-4B	0.75/1.1	2.1/2.8
INPRIME MX-G1.1/P1.5-4B	1.1/1.5	2.8/3.8
INPRIME MX-G1.5/P2.2-4B	1.5/2.2	3.8/5.1
INPRIME MX-G2.2/P3.0-4B	2.2/3.0	5.1/7.0
INPRIME MX-G3.0/P4.0-4B	3.0/4.0	7.0/9.0
INPRIME MX-G4.0/P5.5-4B	4.0/5.5	9.0/13
INPRIME MX-G5.5/P7.5-4B	5.5/7.5	13/17
INPRIME MX-G7.5/P11-4B	7.5/11	17/25
INPRIME MX-G11/P15-4B	11/15	25/32
INPRIME MX-G15/P18.5-4B	15/18.5	32/37
INPRIME MX-G18.5/P22-4B	18.5/22	37/45
INPRIME MX-G22/P30-4B	22/30	45/60
INPRIME MX-G30/P37-4B	30/37	60/75
INPRIME MX-G37/P45-4B	37/45	75/90
INPRIME MX-G45/P55-4BF	45/55	90/110
INPRIME MX-G55/P75-4BF	55/75	110/152
INPRIME MX-G75/P90-4BF	75/90	152/176
INPRIME MX-G90/P110-4BF	90/110	176/210
INPRIME MX-G110/P132-4BF	110/132	210/253
INPRIME MX-G132/P160-4BF	132/160	253/304
INPRIME MX-G160/P185-4BF	160/185	304/340
INPRIME MX-G185/P200-4F	185/200	340/377
INPRIME MX-G200/P220-4F	200/220	377/426
INPRIME MX-G220/P250-4F	220/250	426/465
INPRIME MX-G250/P280-4F	250/280	465/520
INPRIME MX-G280/P315-4F	280/315	520/585
INPRIME MX-G315/P355-4F	315/355	585/650
INPRIME MX-G355/P400-4F	355/400	650/725
INPRIME MX-G400/P450-4F	400/450	725/820
INPRIME MX-G450/P500-4F	450/500	820/900
INPRIME MX-G500/P550-4F	500/550	900/1000
INPRIME MX-G550/P630-4F	550/630	1000/1100
INPRIME MX-G630-4F	630	1150
INPRIME MX-G710-4F	710	1250
INPRIME MX-G800-4F	800	1450
INPRIME MX-G900-4F	900	1710
INPRIME MX-G1000-4F	1000	1900
*Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты

Технические характеристики частотника:

Показатель	Значение
Основные параметры
Диапазон напряжения и частоты на входе	1 ~ 198-253 В (+5 % не более 20 мс), 50/60 Гц ± 2 % 3 ~ 342-440 В (+5 % не более 20 мс), 50/60 Гц ± 2 %
Диапазон напряжения и частоты на выходе	1~ 0-Uвх, 0-599 Гц 3 ~ 0-Uвх, 0-599 Гц (опция – до 1200 Гц)
Диапазон мощностей	0.4 ~ 1000.0 кВт
Тип подключаемого электродвигателя	Однофазный/трехфазный асинхронный с КЗР, СДПМ
Методы управления	U/f – скалярный SVC – векторный с разомкнутым контуром VC – векторный с энкодером
Перегрузочная способность (не чаще 1 раза в 10 мин)	G: 150 % от номинального тока в течение 60 с; 180 % от номинального тока в течение 3 с P: 120 % от номинального тока в течение 60 с; 150 % от номинального тока в течение 3 с
Несущая частота	0.5 - 16 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки
Пусковой момент	0.5 Гц: 150 % (U/f) 0.25 Гц: 180 % (SVC) 0.0 Гц: 200% (VC)
Диапазон скоростей	1:100 (U/f); 1:200 (SVC); 1:1000 (VC)
Точность отображения выходной частоты	Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1 %
Точность постоянной скорости	± 0.5 % (U/f), ± 0.2 % (SVC)
Увеличение момента (U/f)	Автоматическое
Характеристика зависимости (U/f)	Прямая. Квадратичная. Ломаная по нескольким точкам.
Характеристика разгона/замедления	4 линейных, S-кривая 1 и S-кривая 2
Функция AVR	Автоматическая стабилизация выходного напряжения
Фильтр ЭМС	Встроен

Функциональные возможности
Панель управления	Съемная LED-панель, LCD-панель - опция
Управление в векторном режиме	По скорости/по моменту
Встроенные расширенные функции	Пожарный режим, STO, таймер, отслеживание скорости перед запуском, встроенное ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, вызванного повышением нагрузки, счетчик длины, параметры управления натяжением, 2 набора параметров для двух разных электродвигателей, функции управления тормозом
Динамическое торможение	Торможение постоянным током
Толчковый режим	Диапазон частоты: 0.0…максимальная частота. Отдельное время разгона/замедления для толчкового режима
Простой ПЛК	Задание скорости и времени работы на каждой из 16 ступеней
Многоступенчатый режим	Задание скорости с цифровых клемм с помощью 16 комбинаций
ПИД-управление	Реализация системы управления с датчиком обратной связи
Безостановочная работа	При пропадании питания: менее 15 мс – непрерывная работа более 15 мс – автоперезапуск
Сетевые протоколы	Modbus RTU - встроен, опционально: Profinet, Profibus, Ethercat, Modbus TCP/IP, CANopen
Опции и аксессуары	Панель управления, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование
Защитные функции	Полный комплекс защит
Степень защиты	IP20

Управление
Каналы команды запуска	Панель, клеммы, коммуникационные протоколы (Modbus RTU - встроен, опционально: Profinet, Profibus, Ethercat, Modbus TCP/IP, CANopen)
Задание частоты	Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание с сетевого протокола.
Задание момента	10 типов источников задания вращающего момента
Источник питания	10 В DC (100 мА); 24 В DC (200 мА)
Входы управления	7 цифровых (DI), поддерживают PNP/NPN логику; (включая 1 высокочастотный импульсный (HDI); 2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА STO1 и STO2 – для реализации функции STO
Выходы управления	1 цифровой (24 В, 50 мА)/высокочастотный импульсный выход (до 50 кГц) (FM) 2 релейных (R/T): AC - до 250 В, 3.0 А; DC - до 30 В, 1 А 2 аналоговых (АО) с диапазоном 0…10 В или 0/4…20 мА
Условия окружающей среды
Место установки	В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
Высота над уровнем моря	Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках)
Температура окружающей среды при работе ПЧ*	От - 10 до + 40 °С (эксплуатация со сниженными номинальными характеристиками 1.5 % на каждый градус до + 50 °С)
Относительная влажность	Относительная влажность ниже 95 %, без конденсации
Охлаждение	Принудительное воздушное
Вибрация	Менее 5.9 м/с (0.6 g)
Температура хранения	От - 20 до + 60 °С

*Температура окружающей среды при запуске преобразователя частоты должна быть выше 0 °С

Купить частотные преобразователи оптом и в розницу - на сайте ТехЭксперт выгоднее всего. Доставка по всей РФ!

Преобразователь частоты INPRIME MX-G 22/P30-4B с доставкой по России и самовывозом в Москве, оптом и в розницу

Серия
INPRIME MX


Номинальный ток (А)
45А/60А


Мощность, кВт
22кВт/30кВт


Пожарный режим
да


Степень защиты
IP20


Номинальное напряжение (U,B)
400В


Количество фаз на входе
3Ф


Количество фаз на выходе
3Ф


Частота, Гц
50/60Гц


Перегрузочная способность в течение 60 сек(G,P)
150%; 120%


Совместимый тип электродвигателя
асинхронный; синхронный


Тип панели управления
съемная


Резервное копирование с помощью панели
да


Независимое питание платы управления
да


Тип встроенного источника питания
10В DC; 24В DC


Цифровые программируемые входы
7 PNP


Аналоговые входы
2


Релейные программируемые выходы
2


Аналоговые выходы
2


Сетевой протокол
ModBUS RTU


Часы реального времени
нет


Подключение термистора ЭД
нет


Способ монтажа
настенный


Импульсные входы
1


Цифровые выходы
1


Импульсные выходы
1


Режимы управления
векторный; скалярный


Встроенный ЭМС фильтр
да


Встроенный тормозной модуль
да


Работа с 4 насосами в каскадном режиме
нет


Программное обеспечение на ПК
нет


Тип дисплея
светодиодный (LED)


Выходная частота,Гц
0-599Гц


U2 (напряжение вторичное выходное) (В)
3(0-UвхВ)


Рабочая температура
от -10 до + 40 С


Комплектация
с удлинительным кабелем,монтажной рамкой


Ширина, мм
190.5мм


Высота мм
395мм


Глубина, мм
210мм


Глубина упаковки, мм
278мм


Ширина упаковки, мм
223мм


Высота упаковки, мм
473мм


Вес нетто, кг
6.2кг


Вес брутто, кг
6.5кг


Гарантийный срок, месяц 36




Преобразователь частоты (ПЧ) серии INPRIME MX представляет собой продвинутое цифровое решение для управления трехфазными асинхронными электродвигателями (ЭД) с короткозамкнутым ротором или синхронными электродвигателями с постоянными магнитами при входном напряжении 230 В или 400 В (зависит от модели). Преобразователь частоты подходит для управления высокодинамичными нагрузками и применениями в сложных приводных системах.

Преобразователи частоты серии INPRIME MX являются заменой  европейских брендов, так как обладают расширенным  функционалом и поддерживают различные протоколы связи.

Базовая комплектация преобразователя частоты серии INPRIME MX включает монтажную рамку и кабель 2 метра.

Отличительные особенности серии INPRIME MX

ФУНКЦИОНАЛЬНОСТЬ:

• Работа с двумя типами электродвигателями: асинхронные и синхронные  на постоянных магнитах
•  Одновременная работа с тремя платами  расширения
•  Модульная установка плат расширения
•  Поддержка ProfiBUS, ProfiNET, ModBUS RTU, CANopen, EtherCAT, ModBUS TCP/IP
•  Настраиваемая логика PNP/NPN
•  Встроенные отраслевые функции: крановые,  каскадный режим, намоточные станки и др.
•  Резервное копирование параметров с помощью  панели управления
•  Совместимость с 5-ю различными видами  энкодеров

НАДЕЖНОСТЬ:

• Встроенная плата STO во всём модельном ряду для соответствия стандартам промышленной безопасности
•  Функция «Аварийный режим работы» при переключении на резервный источник питания (ИБП)
•  Встроенный тормозной модуль в моделях до 37кВт, от 45 до 160 кВт опционально

КОМПАКТНОСТЬ:

• Форм-фактор европейского образца

БЫСТРЫЙ СТАРТ:

• Опционально подключаемая панель с интуитивно понятным меню на русском языке
•  Настраиваемый вывод параметров на панель управления

ЭФФЕКТИВНОСТЬ:

• Крутящий момент 180% на низких скоростях  в векторном режиме
•  Точность управления скоростью 1:1000 в векторном режиме с энкодером

Области применения частотного преобразователя  INPRIME MX

Серия INPRIME MX, благодаря специализированным  отраслевым функциям, может использоваться в  грузоподъёмном оборудовании во многих отраслях  промышленности: целлюлозно-бумажной, пищевой,  машиностроении, добывающей промышленности и др.

Система обозначения

1. Серия
2. Режим G − общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P − насосный
5. Мощность электродвигателя (кВт)  для насосного режима (P)
6. Номинальное напряжение:
     1: вход 1~230 (220) В, 50/60 Гц; выход 1~230 (220) В
     2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В
     3: вход 1~230 (220) В, 50/60 Гц; выход 3~400 (380) В
     4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Дополнительные опции:
     СЗС − дополнительное покрытие лаком;
     КМП-П − защитное покрытие компаундом;
     INMX-I/O, INMX-PG, INMX-DP, INMXCanopen, INMX-Profinet, INMX-TCP/IP, INMX-Ethercat – платы расширения.

*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения частотника

Схема подключения управляющих клемм серии INPRIME MX

Массогабаритные характеристики частотных преобразователей Инстарт Инпрайм МХ

Размеры

Габаритные и установочные размеры устройств серии INPRIME MX в пластмассовом корпусе (настенное исполнение), типоразмеры 1-4

Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (настенное исполнение), типоразмеры 5-13

Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (напольное исполнение), типоразмеры 14-16

			Габаритные размеры,			Тип корпуса и способ монтажа
Типоразмер	Модель	Вес нетто, кг		мм
			Ш	В	Г
1	INPRIME MX-G1.5-1B	0.82	80	200	138	Пластмассовый, настенный (на din-рейку)
	INPRIME MX-G2.2-1B	0.82
2	INPRIME MX-G4.0-1B	1.75	98	260	170
3	INPRIME MX-G5.5-1B	3.11	115	310	187	Пластмассовый, настенный
	INPRIME MX-G7.5-1B	3.11
4	INPRIME MX-G11-1B	6.2	165	395	210
5	INPRIME MX-G15-1B	11.5	220	445	220
1	INPRIME MX-G0.4-2B	0.82	80	200	138	Пластмассовый, настенный (на din-рейку)
	INPRIME MX-G0.75-2B	0.82	80	200	138
	INPRIME MX-G1.5-2B	0.82	80	200	138
	INPRIME MX-G2.2-2B	0.82	80	200	138
2	INPRIME MX-G4.0-2B	1.75	98	260	170
3	INPRIME MX-G5.5-2B	3.11	115	310	187	Пластмассовый, настенный
	INPRIME MX-G7.5-2B	3.11	115	310	187
1	INPRIME MX-G0.75-3B	0.82	80	200	138	Пластмассовый, настенный (на din-рейку)
	INPRIME MX-G1.5-3B	0.82	80	200	138
2	INPRIME MX-G2.2-3B	1.75	98	260	170
	INPRIME MX-G4.0-3B	1.75	98	260	170
3	INPRIME MX-G5.5-3B	3.11	115	310	187	Пластмассовый, настенный
	INPRIME MX-G7.5-3B	3.11	115	310	187
	INPRIME MX-G11-3B	3.11	115	310	187
4	INPRIME MX-G15-3B	6.2	165	395	210
	INPRIME MX-G18.5-3B	6.2	165	395	210
5	INPRIME MX-G22-3B	11.5	220	445	220	Металлический, настенный
	INPRIME MX-G30-3B	11.5	220	445	220
6	INPRIME MX-G37-3B	16.5	245	554	255
1	INPRIME MX-G0.75/P1.1-4B	0.82	80	200	138	Пластмассовый, настенный (на din-рейку)
	INPRIME MX-G1.1/P1.5-4B	0.82	80	200	138
	INPRIME MX-G1.5/P2.2-4B	0.82	80	200	138
	INPRIME MX-G2.2/P3.0-4B	0.82	80	200	138
	INPRIME MX-G3.0/P4.0-4B	0.82	80	200	138
2	INPRIME MX-G4.0/P5.5-4B	1.75	98	260	170
	INPRIME MX-G5.5/P7.5-4B	1.75	98	260	170
	INPRIME MX-G7.5/P11-4B	1.75	98	260	170
3	INPRIME MX-G11/P15-4B	3.11	115	310	187	Пластмассовый, настенный
	INPRIME MX-G15/P18.5-4B	3.11	115	310	187
4	INPRIME MX-G18.5/P22-4B	6.2	165	395	210
	INPRIME MX-G22/P30-4B	6.2	165	395	210
5	INPRIME MX-G30/P37-4B	11.5	220	445	220	Металлический, настенный
	INPRIME MX-G37/P45-4B	11.5	220	445	220
6	INPRIME MX-G45/P55-4BF	16.5	245	554	255
7	INPRIME MX-G55/P75-4BF	26	265	664	305
	INPRIME MX-G75/P90-4BF	26	265	664	305
8	INPRIME MX-G90/P110-4BF	38	300	789	305
	INPRIME MX-G110/P132-4BF	38	300	789	305
9	INPRIME MX-G132/P160-4BF	45	340	840	325
10	INPRIME MX-G160/P185-4BF	60	340	994	325
11	INPRIME MX-G185/P200-4F	92.5	410	1025	370
	INPRIME MX-G200/P220-4F	92.5	410	1025	370
	INPRIME MX-G220/P250-4F	92.5	410	1025	370
12	INPRIME MX-G250/P280-4F	113	470	1139	385
	INPRIME MX-G280/P315-4F	113	470	1139	385
13	INPRIME MX-G315/P355-4F	157	640	1244	395
	INPRIME MX-G355/P400-4F	157	640	1244	395
	INPRIME MX-G400/P450-4F	157	640	1244	395
	INPRIME MX-G450/P500-4F	157	640	1244	395
14	INPRIME MX-G500/P550-4F	294	900	1800	500	Металлический, напольный
	INPRIME MX-G550/P630-4F	294	900	1800	500
	INPRIME MX-G630-4F	294	900	1800	500
15	INPRIME MX-G710-4F	446	1100	2200	600
	INPRIME MX-G800-4F	446	1100	2200	600
16	INPRIME MX-G900-4F	555	1300	2300	600
	INPRIME MX-G1000-4F	555	1300	2300	600

3D модели КД на типоразмеры INPRIME MX —
447,9 мб


3D модель КД на панели управления INPRIME MX —
4,6 мб

Документация к частотникам INPRIME MX INSTART:

CANopen файл INPRIME MX 46,3 кб


EtherCAT файл INPRIME MX
50,2 кб


Modbus TCP-IP программа LAE - INPRIME MX
16,1 мб


Profibus DP файл INPRIME MX
2,2 кб


Profinet файл INPRIME MX
5,5 кб


Паспорт ПЧ серии INPRIME MX
623,1 кб


Руководство плат расширения сетевых протоколов для частотного преобразователя INPRIME MX
7,2 мб


Руководство по эксплуатации платы расширения входов/выходов для частотного преобразователя INPRIME MX INMX-I/O-A
669,5 кб


Руководство по эксплуатации преобразователей частоты серии INPRIME MX
7,6 мб


Руководство по эксплуатации энкодерных плат расширения для частотного преобразователя INPRIME MX
2 мб


Сертификат на преобразователи частоты серии INPRIME MX
276,9 кб

Модельный ряд и номинальные параметры серии INPRIME MX

Модель	Мощность двигателя*, кВт	Ток, А
	G/P	G/P
Вход: 1 фаза, 198-253 В, выход: 1 фаза, 198-253 В
INPRIME MX-G1.5-1B	1.5	7
INPRIME MX-G2.2-1B	2.2	9.6
INPRIME MX-G4.0-1B	4.0	17
INPRIME MX-G5.5-1B	5.5	25
INPRIME MX-G7.5-1B	7.5	32
INPRIME MX-G11-1B	11	45
INPRIME MX-G15-1B	15	60
Вход: 1 фаза, 198-253 В, выход: 3 фазы, 198-253 В
INPRIME MX-G0.4-2B	0.4	2.3
INPRIME MX-G0.75-2B	0.75	4.0
INPRIME MX-G1.5-2B	1.5	7.0
INPRIME MX-G2.2-2B	2.2	9.6
INPRIME MX-G4.0-2B	4.0	17
INPRIME MX-G5.5-2B	5.5	25
INPRIME MX-G7.5-2B	7.5	32
Вход: 1 фаза, 198-253 В, выход: 3 фазы, 342-440 В
INPRIME MX-G0.75-3B	0.75	2.3
INPRIME MX-G1.5-3B	1.5	3.8
INPRIME MX-G2.2-3B	2.2	5.1
INPRIME MX-G4.0-3B	4.0	9
INPRIME MX-G5.5-3B	5.5	13
INPRIME MX-G7.5-3B	7.5	17
INPRIME MX-G11-3B	11	25
INPRIME MX-G15-3B	15	32
INPRIME MX-G18.5-3B	18.5	37
INPRIME MX-G22-3B	22	45
INPRIME MX-G30-3B	30	60
INPRIME MX-G37-3B	37	75
Вход: 3 фазы, 342-440 В, выход: 3 фазы, 342-440 В
INPRIME MX-G0.75/P1.1-4B	0.75/1.1	2.1/2.8
INPRIME MX-G1.1/P1.5-4B	1.1/1.5	2.8/3.8
INPRIME MX-G1.5/P2.2-4B	1.5/2.2	3.8/5.1
INPRIME MX-G2.2/P3.0-4B	2.2/3.0	5.1/7.0
INPRIME MX-G3.0/P4.0-4B	3.0/4.0	7.0/9.0
INPRIME MX-G4.0/P5.5-4B	4.0/5.5	9.0/13
INPRIME MX-G5.5/P7.5-4B	5.5/7.5	13/17
INPRIME MX-G7.5/P11-4B	7.5/11	17/25
INPRIME MX-G11/P15-4B	11/15	25/32
INPRIME MX-G15/P18.5-4B	15/18.5	32/37
INPRIME MX-G18.5/P22-4B	18.5/22	37/45
INPRIME MX-G22/P30-4B	22/30	45/60
INPRIME MX-G30/P37-4B	30/37	60/75
INPRIME MX-G37/P45-4B	37/45	75/90
INPRIME MX-G45/P55-4BF	45/55	90/110
INPRIME MX-G55/P75-4BF	55/75	110/152
INPRIME MX-G75/P90-4BF	75/90	152/176
INPRIME MX-G90/P110-4BF	90/110	176/210
INPRIME MX-G110/P132-4BF	110/132	210/253
INPRIME MX-G132/P160-4BF	132/160	253/304
INPRIME MX-G160/P185-4BF	160/185	304/340
INPRIME MX-G185/P200-4F	185/200	340/377
INPRIME MX-G200/P220-4F	200/220	377/426
INPRIME MX-G220/P250-4F	220/250	426/465
INPRIME MX-G250/P280-4F	250/280	465/520
INPRIME MX-G280/P315-4F	280/315	520/585
INPRIME MX-G315/P355-4F	315/355	585/650
INPRIME MX-G355/P400-4F	355/400	650/725
INPRIME MX-G400/P450-4F	400/450	725/820
INPRIME MX-G450/P500-4F	450/500	820/900
INPRIME MX-G500/P550-4F	500/550	900/1000
INPRIME MX-G550/P630-4F	550/630	1000/1100
INPRIME MX-G630-4F	630	1150
INPRIME MX-G710-4F	710	1250
INPRIME MX-G800-4F	800	1450
INPRIME MX-G900-4F	900	1710
INPRIME MX-G1000-4F	1000	1900
*Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты

Технические характеристики частотника:

Показатель	Значение
Основные параметры
Диапазон напряжения и частоты на входе	1 ~ 198-253 В (+5 % не более 20 мс), 50/60 Гц ± 2 % 3 ~ 342-440 В (+5 % не более 20 мс), 50/60 Гц ± 2 %
Диапазон напряжения и частоты на выходе	1~ 0-Uвх, 0-599 Гц 3 ~ 0-Uвх, 0-599 Гц (опция – до 1200 Гц)
Диапазон мощностей	0.4 ~ 1000.0 кВт
Тип подключаемого электродвигателя	Однофазный/трехфазный асинхронный с КЗР, СДПМ
Методы управления	U/f – скалярный SVC – векторный с разомкнутым контуром VC – векторный с энкодером
Перегрузочная способность (не чаще 1 раза в 10 мин)	G: 150 % от номинального тока в течение 60 с; 180 % от номинального тока в течение 3 с P: 120 % от номинального тока в течение 60 с; 150 % от номинального тока в течение 3 с
Несущая частота	0.5 - 16 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки
Пусковой момент	0.5 Гц: 150 % (U/f) 0.25 Гц: 180 % (SVC) 0.0 Гц: 200% (VC)
Диапазон скоростей	1:100 (U/f); 1:200 (SVC); 1:1000 (VC)
Точность отображения выходной частоты	Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1 %
Точность постоянной скорости	± 0.5 % (U/f), ± 0.2 % (SVC)
Увеличение момента (U/f)	Автоматическое
Характеристика зависимости (U/f)	Прямая. Квадратичная. Ломаная по нескольким точкам.
Характеристика разгона/замедления	4 линейных, S-кривая 1 и S-кривая 2
Функция AVR	Автоматическая стабилизация выходного напряжения
Фильтр ЭМС	Встроен

Функциональные возможности
Панель управления	Съемная LED-панель, LCD-панель - опция
Управление в векторном режиме	По скорости/по моменту
Встроенные расширенные функции	Пожарный режим, STO, таймер, отслеживание скорости перед запуском, встроенное ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, вызванного повышением нагрузки, счетчик длины, параметры управления натяжением, 2 набора параметров для двух разных электродвигателей, функции управления тормозом
Динамическое торможение	Торможение постоянным током
Толчковый режим	Диапазон частоты: 0.0…максимальная частота. Отдельное время разгона/замедления для толчкового режима
Простой ПЛК	Задание скорости и времени работы на каждой из 16 ступеней
Многоступенчатый режим	Задание скорости с цифровых клемм с помощью 16 комбинаций
ПИД-управление	Реализация системы управления с датчиком обратной связи
Безостановочная работа	При пропадании питания: менее 15 мс – непрерывная работа более 15 мс – автоперезапуск
Сетевые протоколы	Modbus RTU - встроен, опционально: Profinet, Profibus, Ethercat, Modbus TCP/IP, CANopen
Опции и аксессуары	Панель управления, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование
Защитные функции	Полный комплекс защит
Степень защиты	IP20

Управление
Каналы команды запуска	Панель, клеммы, коммуникационные протоколы (Modbus RTU - встроен, опционально: Profinet, Profibus, Ethercat, Modbus TCP/IP, CANopen)
Задание частоты	Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание с сетевого протокола.
Задание момента	10 типов источников задания вращающего момента
Источник питания	10 В DC (100 мА); 24 В DC (200 мА)
Входы управления	7 цифровых (DI), поддерживают PNP/NPN логику; (включая 1 высокочастотный импульсный (HDI); 2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА STO1 и STO2 – для реализации функции STO
Выходы управления	1 цифровой (24 В, 50 мА)/высокочастотный импульсный выход (до 50 кГц) (FM) 2 релейных (R/T): AC - до 250 В, 3.0 А; DC - до 30 В, 1 А 2 аналоговых (АО) с диапазоном 0…10 В или 0/4…20 мА
Условия окружающей среды
Место установки	В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
Высота над уровнем моря	Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках)
Температура окружающей среды при работе ПЧ*	От - 10 до + 40 °С (эксплуатация со сниженными номинальными характеристиками 1.5 % на каждый градус до + 50 °С)
Относительная влажность	Относительная влажность ниже 95 %, без конденсации
Охлаждение	Принудительное воздушное
Вибрация	Менее 5.9 м/с (0.6 g)
Температура хранения	От - 20 до + 60 °С

*Температура окружающей среды при запуске преобразователя частоты должна быть выше 0 °С

Купить частотные преобразователи оптом и в розницу - на сайте ТехЭксперт выгоднее всего. Доставка по всей РФ!
