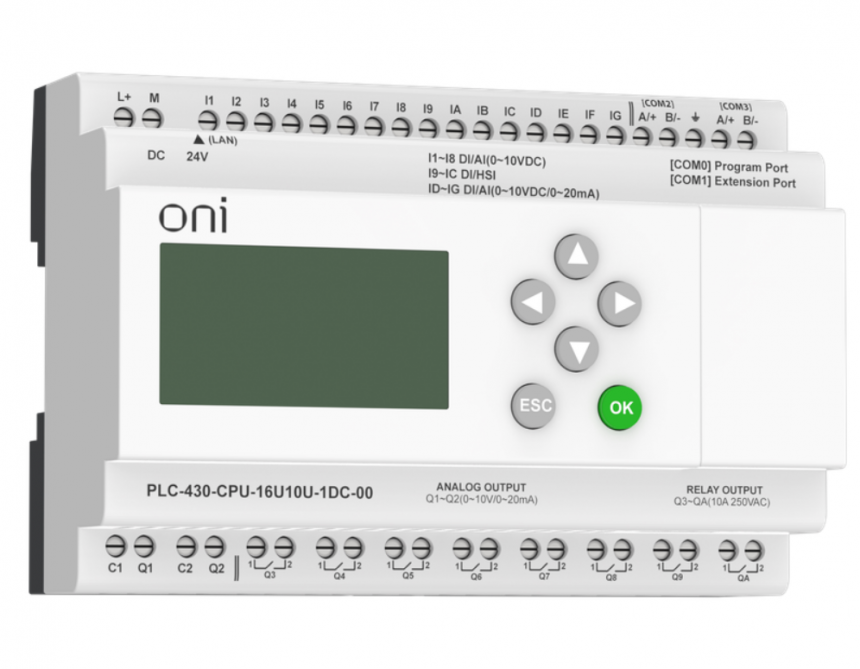

ПЛК 430 Модуль ЦПУ 4 DI 12 UI (0-10 В/DI) 8 RO 2 AO (1 шт 0-10 В и 1 шт 0-20 мА) 24В DC с Ethernet портом с экраном ONI

ПЛК 430 Модуль ЦПУ 4 DI 12 UI (0-10 В/DI) 8 RO 2 AO (1 шт 0-10 В и 1 шт 0-20 мА) 24В DC с Ethernet портом с экраном ONI

Тип питающего напряжения	Постоянный (DC)
Напряжение питания постоян тока - DC, В	20,4...28,8
Напряжение питания 50 Гц перемен тока-AC, В	-
Количество аналог выходов	2
Количество аналог входов	12

Группа Компаний ТехЭксперт и ПК Инсайт предлагает приобрести надежный контроллер ПЛК 430 с модулем ТСПУ, который обеспечивает точное управление процессами и работает без сбоев более 7 лет. Мы доставляем товар по всей России, организуем самовывоз со склада в Москве и гарантируем 18 лет безупречной работы без единой рекламации.

Модуль ЦПУ ПЛК 430 ONI с возможностью расширения количества каналов ввода-вывода и коммуникаций с помощью модулей расширения. С интегрированным полнофункциональным экраном. 16 дискретных входов, 4 из которых можно использовать как аналоговые 0-20мА, 8 как аналоговые 0-10В и 4 как высокоскоростные счетчики до 60кГц, 4 релейными выходами и 2 аналоговыми выходами 0-20мА/0-10В.
Архивация данных процесса при использовании стандартной SD карты. Интегрированы 2 интерфейса RS485, 1 интерфейс RS232 и 1 интерфейс Ethernet с поддержкой Modbus TCP/RTU/ASCII и MQTT протоколов. Напряжение питания 24В DC.

• Интегрированные коммуникационные каналы RS485 и Ethernet обеспечивают легкое подключение к промышленной сети, а также программирование без использования дополнительных специализированных аксессуаров.
• Для передачи данных в ПЛК, HMI, SCADA, MES или облачные системы для их дальнейшей обработки и диагностики рекомендуем использовать интегрированные стандартные протоколы коммуникации Modbus TCP/RTU/ASCII и MQTT, которые позволят сделать это быстро и качественно.
• Встроенный WEB сервер позволит производить диагностику, мониторинг и изменение параметров процесса при помощи стандартного WEB браузера.
• Для ведения архивов параметров системы установите стандартную SD карту в модуль ЦПУ и производите их запись.
• Встроенный экран может работать как текстовая панель оператора и позволяет производить настройку и мониторинг системы персоналу, не имеющему навыков программирования.
• Для расширения количества каналов ввода-вывода подключите до 16 модулей расширения ПЛК 430 ONI.
• Готовые стандартные решения, благодаря которым скорость работы ваших партнеров увеличивается в разы.

Технические характеристики

Тип питающего напряжения	Постоянный (DC)
Напряжение питания постоян тока - DC, В	20,4...28,8
Напряжение питания 50 Гц перемен тока-AC, В	-
Количество аналог выходов	2
Количество аналог входов	12
Количество цифров входов	12
Количество цифров выходов	8
С дисплеем	Да
Количество HW-интерфейсов RS-232	1
Количество HW-интерфейсов RS-485	2
Кол-во HW-интерфейсов Industrial Ethernet	1
Поддержка протокола TCP или IP	Да
Поддержка протокола MODBUS	Да
Поддержка протокола PROFIBUS	Нет
Поддержка протокола CAN	Нет
Поддержка протокола KNX	Нет
Радиостандарт Bluetooth	Нет
Радиостандарт WLAN 80211	Нет
Радиостандарт GPRS	Нет
Радиостандарт GSM	Нет
Возможность монтажа на рейку	Да
Поддержка протокола ASI	Нет
Поддержка протокола других шинных систем	Да
Поддержка протокола PROFINET CBA	Нет
Дополнит исполннение - EX ia	Нет
Поддержка протокола DeviceNet	Нет
Категория взрывобезопасности по газу	Нет
Поддержка протокола SERCOS	Нет
Крепление на стену-непосредств монтаж	Да
Ширина, мм	134
Дублирование	Нет
Модель или исполнение	Модульный
Задатчик связей вводы или вывода	Нет
Поддержка протокола DeviceNet Safety	Нет
Объем памяти, кБайт	8192
Категория взрывобезопасности по пыли	Нет
Поддержка протокола PROFIsafe	Нет
Поддержка протокола SUCONET	Нет
Макс Кол-во адресных цифр портов ввода-вывода	280
Возможна установка спереди	Нет
Радиостандарт UMTS	Нет
Поддержка протокола LON	Нет
Возможна дополнит память	Нет
Количество релейных выходов	8
Поддержка протокола Foundation Fieldbus	Нет
Поддержка протокола INTERBUS-Safety	Нет
С оптическим интерфейсом	Нет
Подходит для функций безопасности	Нет
Поддержка протокола EtherNet или IP	Да
Макс Кол-во адресных аналог портов ввода-вывода	104
Дополнит исполнение - EX ib	Нет
Глубина, мм	58
Поддержка протокола Data-Highway	Нет
Высота, мм	90
Макс количество реле времени	0
Поддержка протокола INTERBUS	Нет
Поддержка протокола PROFINET IO	Нет
Возможна сборка на полках или стойках	Нет
Системное комплектующее	Нет
Поддержка протокола SafetyBUS p	Нет
Поддержка AS-Interface Safety at Work	Нет

Индивидуальная	Транспортная
Количество	1	38
Единицы измерения	шт	шт
Тип упаковки	КОРОБКА/БОКС	КОРОБКА/БОКС
Материал упаковки	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4630293099212	4630293099229
Вес брутто, кг	0.479	18.194
Вес нетто, кг	0.44	16.72
Объем, м^3	0.002067	0.078546
Длина, см	14.3	61.7
Высота, см	7.3	27.5
Ширина, см	10	46.3
Способ нанесения информации	На стикер	На стикер

Документация

• Сертификаты

  • Отказное письмо 123-ФЗ (PDF, 12.57 MB)

  • Декларация 004, 020 (PDF, 1.45 MB)

  • Сертификат 020 (PDF, 1.95 MB)

  • Отказное письмо 043 (PDF, 12.27 MB)

• Паспорта и РЭ

  • Руководство По Эксплуатации (PDF, 17.24 MB)

  • Краткое руководство по эксплуатации (PDF, 4.09 MB)

• Дополнительные изображения

  • Дополнительное фото продукта (PNG, 1.13 MB)

  • Дополнительное фото продукта (PNG, 1.13 MB)

  • Дополнительное фото продукта (PNG, 1.16 MB)

  • Дополнительное фото продукта (PNG, 1.12 MB)

  • Дополнительное фото продукта (PNG, 1.13 MB)

  • Дополнительное фото продукта (PNG, 1.15 MB)

  • Дополнительное фото продукта (PNG, 1.61 MB)

  • Листовка (PDF, 255.71 KB)

• Модели для проектировщиков

  • 3D-модель, STEP-формат (STEP, 2.86 MB)

  • 3D-модель, 3D-модель в формате STEP (STEP, 3.32 MB)

  • AutoCad, 2D-модель в формате DWG (DWG, 79.02 KB)

  • AutoCad, Шаблоны схем оборудования (DWG, 193.24 KB)

  • AutoCad, DWG-формат (DWG, 54.89 KB)

• Программное обеспечение

  • ONI_PRL_USB_DRIVER_WIN_ALL.zip (ZIP, 170.41 KB)

  • ONI PLR Studio 3.5.0.5_Setup.exe (EXE, 53.15 MB)
