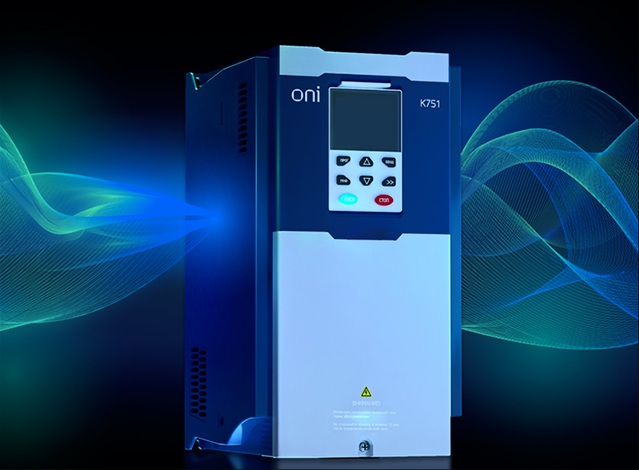

Преобразователи частоты ONI 751: обзор, применение и выбор для кранового оборудования

Крановое оборудование предъявляет особые требования к системам электропривода. Высокие пусковые моменты, циклические нагрузки, работа с тормозными механизмами, необходимость точного позиционирования груза и безопасного удержания его на весу все это делает подбор частотного преобразователя для крана отдельной инженерной задачей. Обычные преобразователи частоты общепромышленного применения не рассчитаны на такие режимы эксплуатации: они не имеют встроенных алгоритмов управления тормозом, защиты от раскачивания груза и повышенной перегрузочной способности по моменту. Именно для этих целей компания IEK GROUP разработала специализированную серию преобразователей частоты для кранов серии 751 под брендом ONI.



Эти устройства с самого начала проектировались для подъемно кранового оборудования: мостовых и козловых кранов, тельферов, лебедок, лифтов, подъемников.

В статье мы подробно разберем технические характеристики серии K751, рассмотрим реальные кейсы внедрения на промышленных объектах, дадим рекомендации по выбору модели под конкретную задачу и ответим на самые частые вопросы, которые возникают у инженеров и технических специалистов при подборе оборудования для крановых механизмов.

Для каких задач подходит крановые частотные преобразователи 751 ONI

Серия 751 это векторные преобразователи частоты для кранов,  специализированное решение для самых тяжелых режимов работы электропривода. Они разработаны инженерами ONI (IEK GROUP) для управления механизмами, где пусковые нагрузки достигают 150 процентов и более от номинала двигателя. Основная область применения таких преобразователей это подъемно крановое оборудование: мостовые и козловые краны, электрические тельферы, строительные и грузовые подъемники, пассажирские и грузовые лифты, промышленные лебедки, а также механизмы передвижения и поворота. Устройства работают с трехфазными асинхронными двигателями с короткозамкнутым ротором.

Модельный ряд крановых преобразователей 751 охватывает 14 типоразмеров мощностью от 5,5 до 710 кВт с выходным током до 1260 ампер. Такая линейка позволяет закрыть практически любую задачу от небольшого тельфера на складе до тяжелого крана металлургического производства.

Благодаря встроенным алгоритмам векторного управления без датчика обратной связи K751 обеспечивает высокий пусковой момент на низких оборотах, что критически важно для безопасного подъема груза.

Благодаря встроенному ПЛД-регулятору, поддержке внешних тормозных модулей (от 110 кВт) и функции управления тормозом, K751 обеспечивает безопасный подъем, удержание и опускание груза без раскачивания и рывков.

Преобразователь оснащен LCD-пультом с интуитивным меню и специальной группой параметров для крановых механизмов.

Ключевые технические характеристики

Модельный ряд преобразователей частоты крановой серии 751 ONI включает 14 габаритных исполнений, что позволяет подобрать устройство под двигатель практически любой мощности от 5,5 до 710 киловатт. Выходной ток самой старшей модели достигает 1260 ампер.

Все исполнения рассчитаны на работу от трехфазной сети напряжением 380 вольт. Диапазон регулирования выходной частоты составляет от 0 до 400 герц, что дает возможность управлять как стандартными асинхронными двигателями, так и высокоскоростными механизмами.
Перегрузочная способность преобразователей составляет 150 процентов в течение 60 секунд этого запаса достаточно для уверенного пуска тяжелого кранового механизма.
Корпуса поставляются в стандартном исполнении со степенью защиты IP20 для установки внутри шкафов и в чистых помещениях. Для запыленных цехов, деревообрабатывающих производств и объектов с повышенной влажностью доступно опциональное исполнение IP54.
В части управления K751 поддерживает два режима: бездатчиковое векторное управление для точного момента на низких оборотах и скалярный режим для простых механизмов. Встроенная функция безопасного отключения крутящего момента по стандарту SIL3 позволяет использовать преобразователи в системах безопасности без дополнительных релейных цепей.
Для интеграции в автоматизированные системы управления на борту установлен интерфейс RS-485 с поддержкой протокола Modbus RTU. По заказу доступны платы расширения с интерфейсами PROFIBUS и EtherCAT.

 Программирование: ПО ONI Drive Studio для настройки, мониторинга и резервного копирования параметров.

В базовой комплектации предусмотрены:

• 6 дискретных входов
• 2 аналоговых входа (0–10 В / 0–20 мА)
• 1 высокочастотный импульсный выход (открытый коллектор, 0–50 кГц)
• 2 релейных выхода
• 2 аналоговых выхода (0–10 В / 0–20 мА)

Дополнительно можно установить плату расширения на 4 дискретных выхода.

Как подобрать преобразователь для крана

При выборе модели ориентируйтесь на мощность двигателя и условия эксплуатации. Выбор частотного преобразователя для крана или тельфера это ответственная задача, от которой зависит безопасность эксплуатации подъемного оборудования, его производительность и срок службы двигателя. Рассмотрим пять ключевых параметров, на которые необходимо обратить внимание при подборе модели из серии K751 ONI:

Первый и самый важный параметр это номинальная мощность электродвигателя. Преобразователь частоты нельзя выбирать строго под номинал двигателя, необходимо предусмотреть запас и оптимальным считается от 10 до 15 процентов по току относительно паспортных данных двигателя. Такой запас компенсирует возможные колебания питающего напряжения, старение изоляции обмоток и исключает ложные срабатывания защиты. Если двигатель работает в тяжелых условиях с частыми пусками, запас рекомендуется увеличить до 20 процентов.

Второй параметр - тип управления. Для крановых механизмов однозначно рекомендуется векторное бездатчиковое управление. В отличие от скалярного, векторный режим обеспечивает высокий пусковой момент уже с нулевой частоты вращения. Это критически важно для безопасного подъема груза с места без рывков и раскачивания.

Третий аспект это торможение. При мощности двигателя до 110 киловатт встроенного тормозного ключа преобразователя K751 достаточно для гашения энергии рекуперации. Если мощность двигателя превышает 110 киловатт, требуется установка внешнего тормозного модуля и тормозного резистора (их параметры рассчитываются исходя из момента инерции механизма, массы груза и частоты торможений в цикле работы крана).

Четвертый параметр это степень защиты корпуса. Если преобразователь устанавливается внутри электрошкафа в отапливаемом помещении с нормальной влажностью, достаточно IP20. Для установки в производственных цехах с цементной, угольной, древесной пылью, а также в помещениях с высокой влажностью или конденсатом, выбирайте модификацию со степенью защиты IP54.

Пятый параметр это высота установки над уровнем моря. Все паспортные характеристики K751 полностью сохраняются до отметки 1000 метров. При установке оборудования на высоте от 1000 до 3000 метров необходимо делать пересчет выходного тока с понижающим коэффициентом иначе возможен перегрев силовых модулей и преждевременный выход преобразователя из строя.

Примеры внедрения крановых частотных преобразователей

Кейс 1. Модернизация мостового крана на металлургическом заводе

Задача: замена устаревшей релейно-контакторной системы управления краном грузоподъемностью 32 тонны. Установлены два преобразователя K751-33-110132M для главного подъема и перемещения тележки.
Результат: плавный разгон и торможение без рывков, снижение динамических нагрузок на металлоконструкции крана на 30%, уменьшение расхода электроэнергии на 18%. Срок окупаемости  14 месяцев.

Кейс 2. Система управления тельфером на складе стройматериалов

Задача: обеспечение точного позиционирования груза при погрузочно-разгрузочных работах. Использован K751-33-2230TM с внешним тормозным резистором.
Результат: точность остановки увеличена до +/- 5 мм, число циклов пуска-остановки в час доведено до 120 без перегрева двигателя. Полная автоматизация процесса подъема и опускания.

Кейс 3. Насосная станция водоснабжения в Подмосковье

Задача: поддержание постоянного давления на выходе насосного агрегата 75 кВт. Установлен K751-33-7590M.
Результат: энергопотребление снижено на 34%, полностью исключены гидроудары в трубопроводе. Система работает в автоматическом режиме без участия оператора.

Часто задаваемые вопросы FAQ

В чем разница между 751 и обычными частотными преобразователями?

K751 имеет специальные алгоритмы для кранового оборудования: управление тормозом, функция защиты от раскачивания груза, повышенная перегрузочная способность и поддержка внешних тормозных модулей. Обычные ПЧ не имеют этих функций и могут выйти из строя при высоких пусковых нагрузках.


Можно ли использовать 751 с двигателем меньшей мощности?

Да, рекомендуется подбирать преобразователь с запасом 10–15% от номинальной мощности двигателя по току. Это обеспечит надежную работу и защиту от перегрузок.


Нужен ли внешний тормозной резистор?

Для механизмов с активным моментом (подъем груза, опускание) на мощностях до 110 кВт встроенного тормозного ключа достаточно. Свыше 110 кВт требуется внешний тормозной модуль и тормозной резистор. Для механизмов перемещения (тележка, поворот) тормозной резистор нужен при высокой инерции нагрузки.


Какой кабель нужен для подключения двигателя к крановому частотному преобразователю 751?

Рекомендуется экранированный кабель с медными жилами. Максимальная длина без дополнительных фильтров — 50 метров. При большей длине установите выходной дроссель.


Можно ли управлять K751 по Modbus?

Да, во всех моделях есть встроенный интерфейс RS-485 с поддержкой Modbus RTU. Поддерживаются все стандартные функции: чтение/запись параметров, управление пуском/остановом, мониторинг состояния.


Какой срок службы преобразователя K751?

Заявленный производителем срок службы — не менее 10 лет при соблюдении условий эксплуатации, указанных в руководстве. Критический фактор — температура окружающей среды и качество питающего напряжения.


Нужен ли внешний ПЛК для работы крана?

В базовой версии преобразователь может работать автономно - все алгоритмы управления заложены в прошивку. При необходимости интеграции в общую систему управления (подключение к ПЛК, диспетчеризация) используется Modbus RTU.

Купить частотный крановый преобразователь

Группа Компаний «ТехЭксперт» и ПК Инсайт является официальным поставщиком оборудования ONI (IEK GROUP). Мы обеспечиваем поставки частотных преобразователей серии K751 по всей России - от Калининграда до Владивостока. Наш опыт работы на рынке промышленной автоматизации - более 18 лет. За это время не получено ни одной рекламации на поставленное оборудование. Все преобразователи проходят входной контроль качества перед отгрузкой.

Мы гарантируем полную техническую поддержку на всех этапах: подбор, пусконаладка, сервис.

Для получения консультации по подбору преобразователя K751 под вашу задачу звоните или оставляйте заявку на сайте.
Также возможен выезд специалиста на объект для составления технического задания.
