Агрегаты электронасосные дозировочные

Оборудование предназначено для точного объёмного напорного дозирования нейтральных и агрессивных жидкостей на объектах химической, нефтегазовой, энергетической и пищевой промышленности, в процессах водоподготовки и очистки сточных вод.
Доставляем промышленные насосы по всей России.

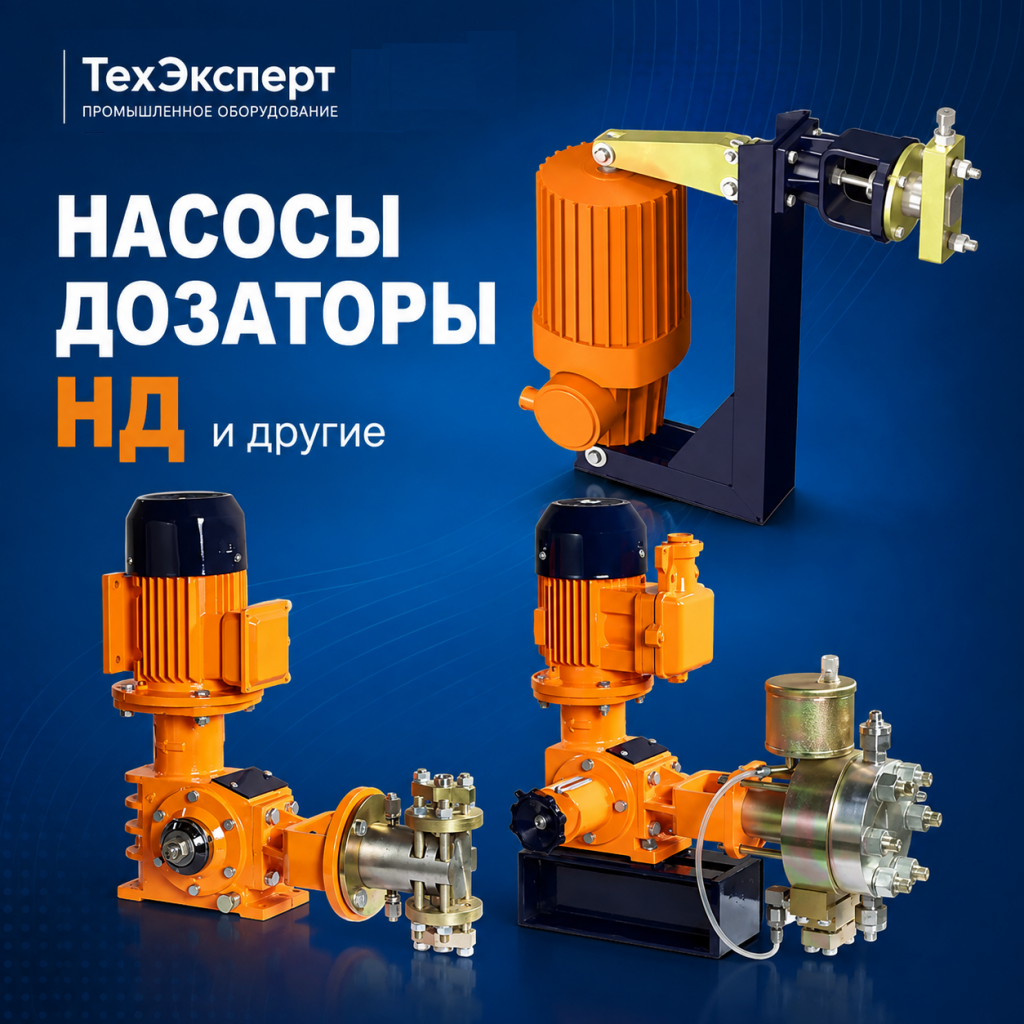

Дозировочные насосы-дозаторы НД и НДР: назначение и сфера применения

Плунжерные дозировочные насосы серии НД и НДР представляют собой агрегаты электронасосные, работающие по принципу объёмного вытеснения жидкости плунжером. Насос дозатор подаёт строго заданный объём среды за один рабочий цикл, что обеспечивает высокую точность дозирования и повторяемость процесса. В отличие от центробежных агрегатов, подача плунжерного насоса практически не зависит от противодавления в напорной линии, поэтому оборудование серии НД выбирают там, где важны стабильность и предсказуемость подачи реагента.

Насосы дозаторы НД применяются для дозирования реагентов, присадок, ингибиторов коррозии, коагулянтов и флокулянтов, кислот и щелочей, а также технологических растворов в следующих отраслях:

- химическая промышленность;
- нефтегазовая отрасль;
- энергетика и теплоэнергетика;
- водоподготовка и водоочистка;
- пищевая промышленность;
- фармацевтика и лабораторные задачи.

Плунжерные дозаторы серии НД обеспечивают предельное давление нагнетания до 400 кгс/см2 при номинальной подаче от 0,4 до 16000 литров в час. Категория точности дозирования достигает значений 1,0 и 2,5.
Такие характеристики делают оборудование универсальным решением для большинства промышленных задач напорного дозирования.

Плунжерные дозировочные насосы НД: устройство и принцип действия

Агрегат электронасосный дозировочный плунжерный серии НД состоит из приводного электродвигателя, редуктора и гидравлической части на основе плунжерной пары. Двигатель через кривошипно-шатунный или эксцентриковый механизм преобразует вращение вала в возвратно-поступательное движение плунжера. Плунжер движется внутри цилиндра и вытесняет жидкость через нагнетательный клапан, а на обратном ходе через всасывающий клапан в рабочий объём поступает новая порция среды.

За один ход плунжер подаёт строго определённый объём жидкости, поэтому точность дозирования серии НД достигает категории 1,0 и 2,5 по ГОСТ. Это соответствует отклонению подачи в пределах одного процента и 2,5 процента соответственно.

Плунжерные дозаторы серии НД отличаются следующими преимуществами:

- высокое предельное давление нагнетания, вплоть до 400 кгс/см2;
- широкий диапазон номинальной подачи от 0,4 до 16000 литров в час;
- возможность работы с агрессивными и химически активными средами;
- регулирование подачи вручную на ходу или при остановленном двигателе;
- высокая стабильность дозирования при переменном противодавлении.

Исполнения плунжерных насосов серии НД

В зависимости от конструкции гидравлической части и способа регулирования выделяют несколько исполнений:

- Насос НД - одноплунжерные насосы одностороннего действия;
- Насос НД - одноплунжерные насосы двустороннего действия для повышенной подачи;
- Насос АНД - оппозитные агрегаты на базе двух плунжерных насосов с регулированием суммарной подачи;
- Насос ДА - синхродозировочные агрегаты из двух насосов с независимым регулированием каждой части;
- Насос НДР - плунжерные насосы с регулированием подачи вручную на ходу.

Буквенные индексы в маркировке указывают на способ управления подачей. Исполнение без дополнительных букв предполагает регулирование при остановленном двигателе. Индекс «Р» означает ручное регулирование на ходу, индекс «Э» - дистанционное регулирование в процессе работы.
Это позволяет подобрать агрегат под конкретную задачу автоматизации технологического процесса.

Насосы-дозаторы НДГ, НДР, НД и герметичные мембранные агрегаты НДГ, АНДГ и ДАГ: в чём различие

При выборе дозировочного оборудования важно понимать разницу между плунжерными и мембранными агрегатами, а также между сериями НД, НДР и НДГ. Плунжерный насос дозатор серии НД и НДР подаёт среду за счёт движения плунжера, который непосредственно контактирует с перекачиваемой жидкостью в гидравлической части. Такая схема обеспечивает максимальное давление нагнетания и точность, однако требует подбора материалов проточной части, стойких к агрессивной среде.
Индекс НДР в маркировке указывает на исполнение с ручным регулированием подачи на ходу без остановки электродвигателя, что удобно при перенастройке режима в процессе работы.
Герметичный мембранный дозировочный агрегат серии НДГ устроен иначе: между приводом и рабочей камерой установлена мембрана, которая полностью изолирует перекачиваемую среду от механизма. Жидкость контактирует только с проточной частью и мембраной, поэтому утечки и выброс вредных паров исключены. Благодаря этому мембранные насосы дозаторы НДГ выбирают для агрессивных, токсичных и вредных сред, где герметичность критична.
Внутри серии различают базовое исполнение НДГ на базе одного одноплунжерного насоса, оппозитное исполнение АНДГ на базе двух плунжерных насосов с регулированием суммарной подачи и синхродозировочное исполнение ДАГ с независимым регулированием подачи каждой части.

Таким образом: плунжерные насосы НД и НДР оптимальны для высоких давлений и непрерывного точного дозирования, а герметичные мембранные НДГ, АНДГ и ДАГ незаменимы там, где требуется изоляция среды и безопасность персонала.

Агрегаты с дискретной подачей: точность и управляемость

Агрегаты электронасосные дозировочные плунжерные с дискретной подачей занимают особое место в линейке. Их принцип действия отличается от непрерывных дозаторов. Агрегат состоит из привода, смонтированного на нём гидроцилиндра и электрогидравлического толкателя. Привод через рычажный механизм преобразует перемещение штока толкателя в возвратно-поступательное движение ползуна, соединённого с плунжером гидроцилиндра.

Ключевая особенность дискретного режима - регулирование подачи за счёт изменения частоты включений электрогидравлического толкателя. Управление ведётся через электрическое устройство: реле времени или специализированный блок управления.
Каждому включению толкателя соответствует ровно один ход плунжера, а значит, один впрыск строго фиксированной порции жидкости.

Такой режим удобен для:

- импульсного дозирования малых объёмов реагента;
- процессов, где реагент подаётся порциями через заданные интервалы;
- интеграции с системами автоматики и контроллерами;
- точного подмешивания присадок и ингибиторов в трубопровод.

Дискретные агрегаты позволяют задавать дозу и периодичность подачи с высокой воспроизводимостью, что востребовано на химических производствах и в процессах водоподготовки.

Герметичные мембранные дозировочные агрегаты насос дозатор НДГ, АНДГ, ДАГ

Для работы с особо агрессивными, токсичными и вредными жидкостями применяются герметичные мембранные дозировочные агрегаты. Их отличие от плунжерных моделей в том, что перекачиваемая среда изолирована от привода герметичной мембраной. Жидкость контактирует только с проточной частью и мембраной, что исключает утечки и попадание среды в окружающую среду.

Серия герметичных мембранных агрегатов включает следующие исполнения:

- НДГ насосы агрегаты на базе одноплунжерных насосов одностороннего действия;
- АНДГ насосы оппозитные агрегаты на базе двух плунжерных насосов с регулированием суммарной подачи;
- ДАГ насосы синхродозировочные агрегаты с независимым регулированием подачи каждой части.

Мембранные дозаторы выбирают, когда необходимо исключить контакт агрессивной среды с атмосферой и обслуживающим персоналом. Герметичность конструкции позволяет применять их для дозирования кислот, щелочей, токсичных и взрывоопасных жидкостей, а также сред, содержащих твёрдую неабразивную фазу.

Классификация дозировочных насосов типа НД и других по точности дозирования

Точность дозирования это один из ключевых параметров при выборе насоса-дозатора. Оборудование классифицируется по категориям:

- категория 1,0 - отклонение подачи не более 1 процента;
- категория 2,5 - отклонение подачи не более 2,5 процента;
- без назначения категории - для агрегатов с предельным давлением выше 100 кгс/см2 и подачей менее 25 литров в час.

Выбор категории зависит от требований технологического процесса. Для ответственных операций, где важна точность подмешивания реагента, целесообразно выбирать агрегаты категории 1,0. Для менее критичных задач достаточно категории 2,5, что обычно снижает стоимость оборудования.

Параметры перекачиваемой насосом НД среды

Плунжерные и мембранные дозировочные насосы серии НД и НДГ рассчитаны на широкий спектр перекачиваемых сред:

- тип среды: жидкость, эмульсия, суспензия;
- температура: от минус 45 до плюс 150 градусов Цельсия;
- кинематическая вязкость: от 3,5 на 10 в минус седьмой до 8 на 10 в минус четвёртой квадратного метра в секунду;
- плотность: не более 2000 килограмм на кубический метр;
- твёрдая неабразивная фаза: массовая доля и размер частиц регламентированы в зависимости от диаметра седла рабочего клапана.

Широкий диапазон характеристик позволяет подбирать дозаторы под конкретную технологическую среду: от чистых жидкостей до суспензий с твёрдыми включениями.

Как подобрать и купить дозировочный насос

Выбор дозировочного агрегата для производства определяется несколькими параметрами. Специалист по подбору последовательно уточняет:

1. Характеристики дозируемой жидкости: химический состав, агрессивность, плотность, вязкость, температура, наличие твёрдых частиц.
2. Требуемую производительность: номинальную подачу в литрах в час.
3. Рабочее давление: предельное давление нагнетания в системе.
4. Способ регулирования подачи: вручную, на ходу, дистанционно или дискретно.
5. Исполнение электрооборудования и требования по взрывозащите.

Для агрессивных и токсичных сред приоритет отдаётся герметичным мембранным агрегатам серии НДГ. Для высоких давлений и точного непрерывного дозирования подходят плунжерные насосы серии НД. Для импульсной подачи малых доз выбирают агрегаты с дискретной подачей.

Преимущества сотрудничества с ГК «ТехЭксперт»

Группа Компаний «ТехЭксперт» предлагает промышленным предприятиям комплексное решение задачи дозирования:

- расширенный модельный ряд плунжерных и мембранных дозаторов;
- подбор оборудования под технологические параметры заказчика;
- доставка промышленных насосов по всей России;
- консультации по выбору и расчёту подачи;
- поставка запасных частей и комплектующих.

Мы поставляем дозировочные насосы и агрегаты во все регионы Российской Федерации, работая как с крупными промышленными предприятиями, так и с инжиниринговыми и монтажными компаниями. Широкая сеть транспортных партнёров обеспечивает оперативную доставку оборудования до склада или объекта заказчика.


Три новые категории дозировочного оборудования, представленные ГК «ТехЭксперт», закрывают основные потребности промышленных предприятий в точном напорном дозировании жидкостей:
Плунжерные насосы серии НД и НДР обеспечивают высокое давление и точность,
агрегаты с дискретной подачей дают гибкое импульсное управление,
а герметичные мембранные агрегаты НДГ, АНДГ и ДАГ безопасны при работе с агрессивными и токсичными средами.

Специалисты компаний ООО "ТехЭксперт" и ПК "Инсайт" помогут подобрать оптимальное оборудование под конкретные условия эксплуатации, а доставка по всей России сделает поставку быстрой и удобной.

По вопросам подбора и заказа дозировочных насосов обращайтесь к специалистам ГК «ТехЭксперт».
Подберём агрегат по параметрам подачи, давления и характеристикам перекачиваемой среды, рассчитаем сроки поставки и организуем доставку в ваш регион.
