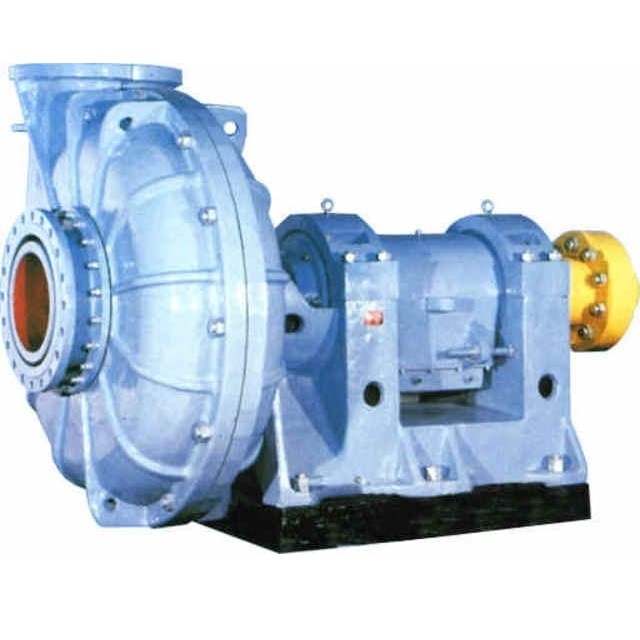

Грунтовой насос ГРАК 350/40-II-2,2

Грунтовый насос ГРАК 350/40-II-2,2

Назначение: перекачивание гидросмесей с высокоабразивными частицами грунтовый насос ГРАК 350/40-II-2,2.  насосы типа ГрАТ, ГрАК и агрегаты на их базе предназначены для перекачивания высокоабразивных гидросмесей (песчаных, гравийных, продуктов флотации руд и др.) с рекомендуемой плотностью до 2200 кг/м 3, водородным показателем среды рН от 6 до 12, максимальным размером твердых частиц 12мм, объемной концентрацией твердых включений до 40% (твердость включений до 11000 МПа), температурой от +5 до +60˚С.

Агрегаты предназначены для эксплуатации в отапливаемых помещениях, или в не отапливаемых помещениях и под навесом при температуре окружающего воздуха от - 20° до + 40° С. Насосы типа ГрАТ, ГрАК - центробежные горизонтальные одноступенчатые консольные с осевым подводом гидросмеси к рабочему колесу, напорный патрубок регулируется с шагом 30° в плоскости перпендикулярной оси вала.

Характер уплотнения вала грунтовых насосов типа ГРА(Т,К,У): мягкий сальник с подачй промывочной воды. Материал деталей проточной части: рабочее колеса, корпус внутренний, диск - износостойкий чугун ИЧХ28Н2.

Характеристики насоса:
· подача 350 м³/час;
· напор 40 м;
· электродвигатель 200 квт (1000 об/мин);
· масса насоса - 1590 кг, электронасоса - 2828 кг;
· производитель НПО "Уралгидропром".

Технические характеристики насоса Грунтовый насос ГрАТ 350/40/ll-2,2

Название	Значение
Наименование	350/40/ll-2,2
Серия	Грунтовый насос ГрАТ
Подача (м куб/ч)	350
Напор (м)	40
Мощность (кВт)	200
Частота (об. мин)	1000
Диаметр рабочего колеса,мм	510
Плотность, т/м3	2,2т/м3, 5-70оС
Габаритные размеры	3000-950-1150

Общие сведения

Насос грунтовый ГРАК 350/40 - консольный центробежный насос с односторонним подводом перекачиваемой абразивной гидросмеси.
Конструктивно - горизонтального типа, с внутренним корпусом из износостойкого сплава, одноступенчатый насос.

Для осуществления привода насоса ГРАК 350/40-II-2,2 используется асинхронный, трехфазный, с короткозамкнутым ротором, электродвигатель общепромышленного назначения.

Область применения грунтовых насосов типа ГРАК и перекачиваемые ими среды

Грунтовые насосы ГРАК 350/40 используются в различных отраслях промышленности (горной, горнорудной, металлургической, строительной и других), для перекачивания абразивных гидросмесей, включая продукты глиноземного производства, продукты обогащения руд, песчаные гидросмеси и др.

Насос ГРАК 350/40-II-2,2 перекачивает высокоабразивные гидросмеси и различные жидкости со следующими параметрами:
- максимальная плотность, перекачиваемых ГРАК 350/40-II-2,2 гидросмесей, не более 1600 кг/м³; - температура смесей в диапазоне от плюс 5° (278К) до плюс 70° (343К);
- водородный показатель (pH) от 6,0 до 12,0;
- максимальное объемное количество твердых частиц в гидросмеси 30%;
- крупность твердых частиц не более 1 мм;
- максимальная микротвердость твердых частиц 11000 МПа.

Конструктивное устройство ГРАК 350/40-II-2,2

Насос ГРАК 350/40-II-2,2 - консольного типа, одноступенчатый, горизонтальный, центробежный, двухкорпусной, с односторонним подводом перекачиваемой высокоабразивной гидросмеси к рабочему колесу.
Насос комплектуется закрытым рабочим колесом с мощными отбойными лопатками.

Привод грунтового одноступенчатого насоса ГРАК 350/40 - общепромышленного назначения трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Соединения двигателя с насосом обеспечивается при помощи муфты или клиноременной передачи.

Для изготовления основных деталей проточной части ГРАК 350/40 используется абразивный материал (корунд) на органической связке.

Для обеспечения защиты от протечек перекачиваемой гидросмеси ГРАК 350/40-II-2,2, в месте выхода вала из корпуса насоса, комплектуется сальниковым уплотнением вала с подводом к нему промывочной жидкости.

Насос ГРАК 350/40 производится только в общепромышленном исполнении и поэтому не предназначается для перекачивания жидкостей во взрыво- и пожароопасных помещениях и условиях и не применяются для перекачивания легковоспламеняющихся и горючих жидкостей.

Климатического исполнение грунтового насоса ГРАК 350/40-II-2,2 - УХЛ, категория размещения 4 (по ГОСТ 15150-69).

Условное обозначение
ГРАК 350/40-II-2,2, где
- ГРА: грунтовый насос;
- К: материал проточной части из абразивного материала на органической связке;
- 340: номинальная подача, м³/час;
- 40: номинальный напор, м;
- II: номер опорной стойки;
-1,6: плотность перекачиваемой абразивной смеси, т/м³.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Рис.3 Габаритный чертеж и размеры ГРАК 350/40-II-2,2
